AC ve DC Farkı Nedir?

Elektrik devrelerini anlamanın önemli adımlarından biri AC ve DC kavramlarını öğrenmektir. Çünkü tüm elektrik enerjisi aynı şekilde davranmaz. Bazı sistemlerde elektrik tek yönde akar, bazı sistemlerde ise yönü sürekli değişir.

Elektronik ve robotik projelerde doğru güç kaynağı seçebilmek, devre elemanlarını güvenli çalıştırabilmek ve sistemin kararlı çalışmasını sağlamak için AC ve DC farkını bilmek gerekir.

Basitçe söylemek gerekirse:

Arduino, sensörler, LED devreleri ve robotik sistemlerde genellikle DC kullanılır. Evlerimizdeki prizlerden gelen elektrik ise AC elektriktir.

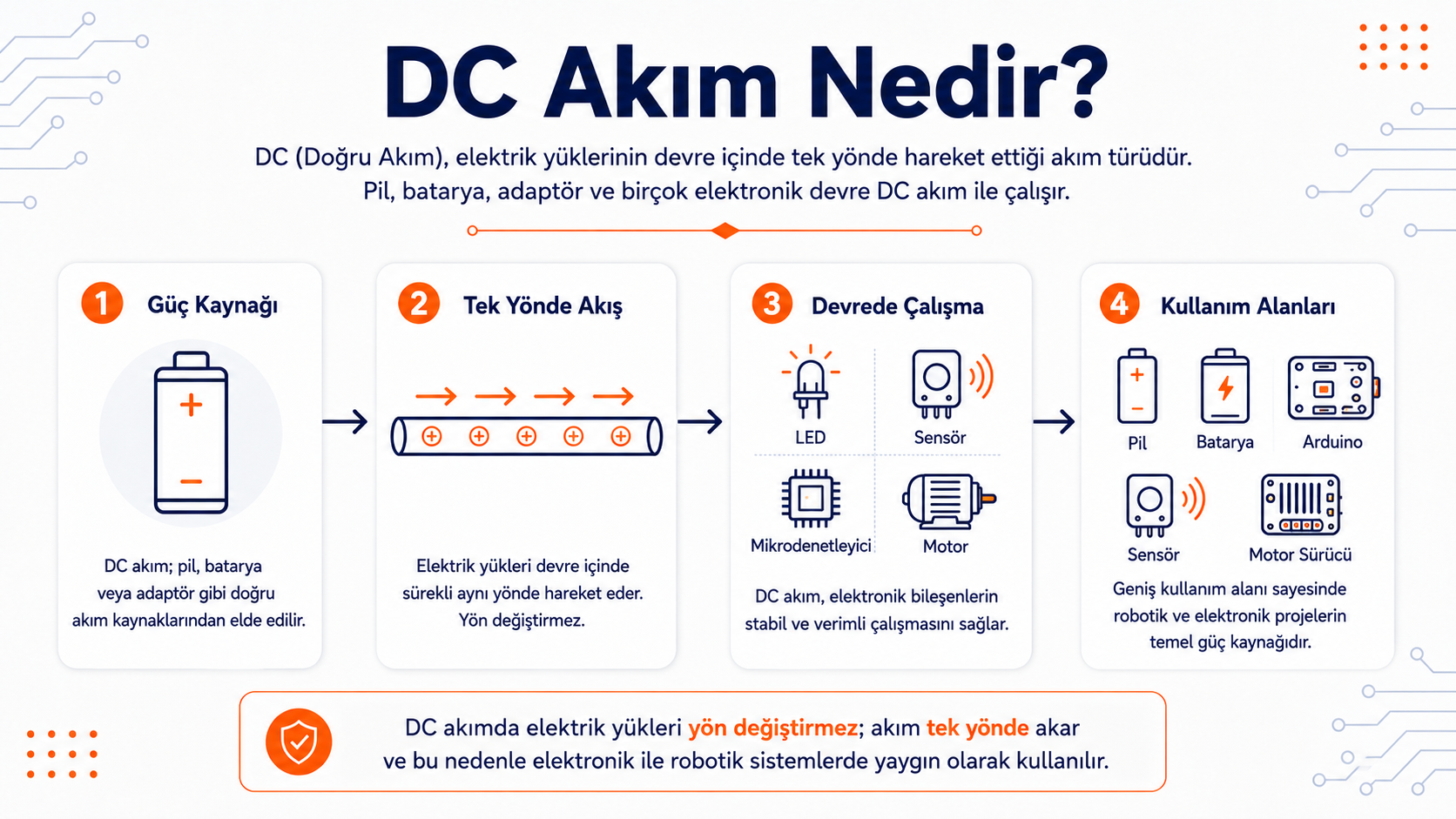

DC, yani doğru akım, elektrik yüklerinin tek yönde hareket ettiği akım türüdür.

Bir pilin artı ve eksi uçlarını düşünelim. Pil bir devreye bağlandığında elektrik akımı belirli bir yönde hareket eder. Bu tür akıma DC akım denir.

DC akımda yön genellikle sabittir. Bu yüzden elektronik devrelerde kullanımı daha kolay ve kontrollüdür.

DC kullanılan kaynaklara örnekler:

• Pil
• Batarya
• Powerbank
• Güneş paneli
• Adaptör çıkışı
• USB bağlantısı
• Elektronik güç kaynakları

Arduino, ESP32, sensörler, motor sürücü kartları ve birçok robotik modül DC voltajla çalışır. DC akımda elektrik yükleri tek yönde hareket eder. Bu nedenle DC devrelerde artı ve eksi uçlar önemlidir.

Örneğin bir LED’i pile bağlarken LED’in artı ve eksi bacaklarını doğru bağlamak gerekir. Ters bağlanırsa LED yanmayabilir.

DC devrelerde şu kavramlar sık görülür:

• Artı uç
• Eksi uç
• GND
• 3.3V
• 5V
• 9V
• 12V

Arduino gibi kontrol kartlarında genellikle GND ve 5V pinleri bulunur. Bu pinler DC devrelerde temel bağlantı noktalarıdır.

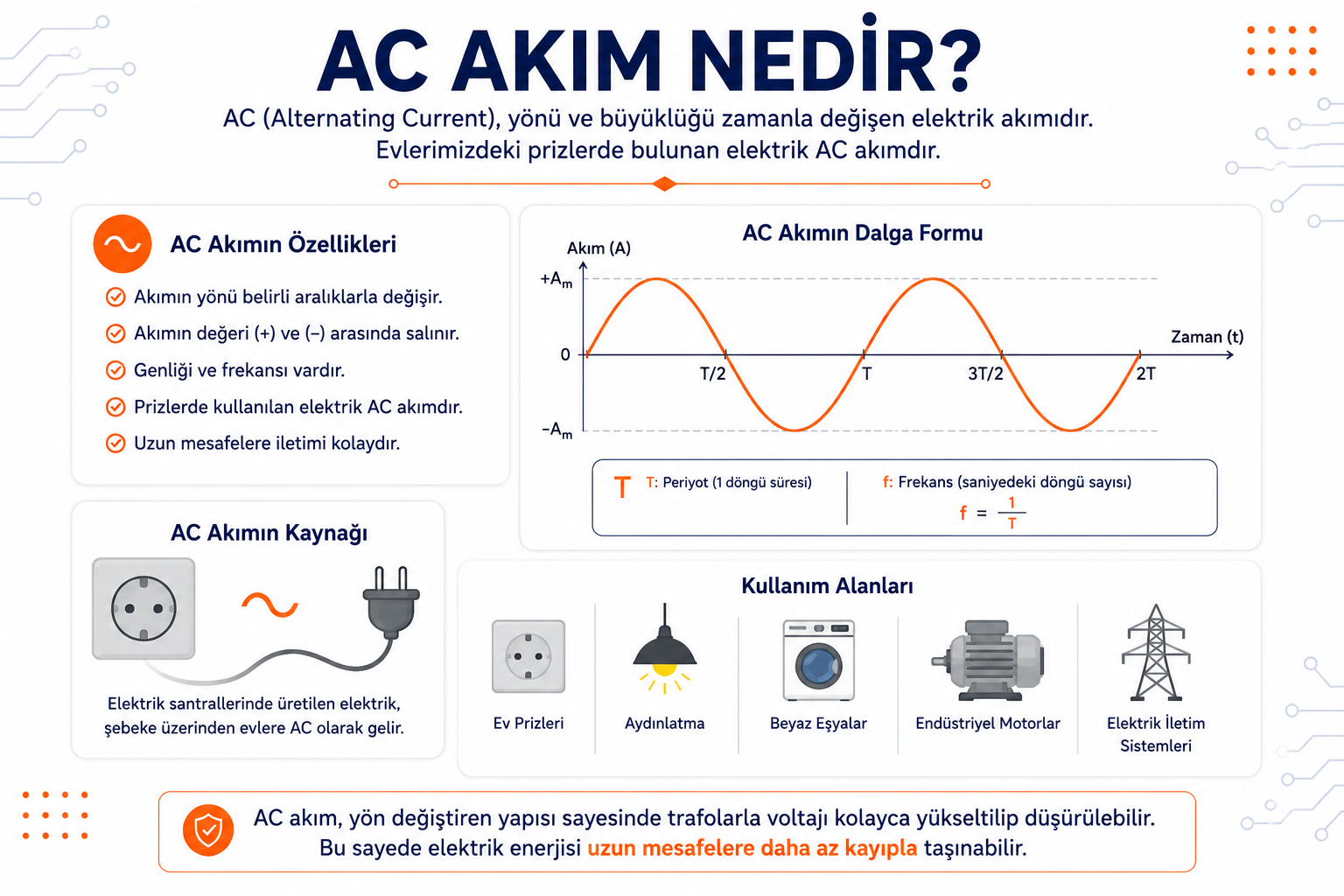

AC, yani alternatif akım, elektrik yüklerinin yönünün belirli aralıklarla değiştiği akım türüdür.

Evlerde kullandığımız priz elektriği AC elektriktir. AC sistemlerde akımın yönü sürekli değiştiği için bu elektrik türü enerji iletiminde oldukça yaygın kullanılır.

AC elektrik; evler, iş yerleri, fabrikalar ve enerji dağıtım sistemlerinde kullanılır.

AC kullanılan yerlere örnekler:

• Ev prizleri
• Şebeke elektriği
• Sanayi makineleri
• Elektrik dağıtım hatları
• Bazı büyük motor sistemleri
• Trafolar

Türkiye’de evlerde kullanılan şebeke elektriği genellikle 220V AC seviyesindedir. Bu değer düşük voltajlı robotik devrelere göre çok daha tehlikelidir. AC akımda elektrik yüklerinin hareket yönü sürekli değişir. Bu yüzden AC elektrik, ev ve şehir şebekelerinde enerji taşımak için yaygın şekilde kullanılır.

AC elektriğin önemli özelliklerinden biri, transformatörler yardımıyla voltaj seviyesinin kolayca yükseltilip düşürülebilmesidir. Bu özellik, elektrik enerjisinin uzak mesafelere taşınmasını kolaylaştırır.

Ancak AC elektrik, başlangıç seviyesi elektronik devrelerde doğrudan kullanılmaz. Çoğu elektronik cihaz, prizden aldığı AC elektriği adaptör yardımıyla DC elektriğe çevirir.

Örneğin telefon adaptörü, prizden gelen AC elektriği telefona uygun DC voltaja dönüştürür.

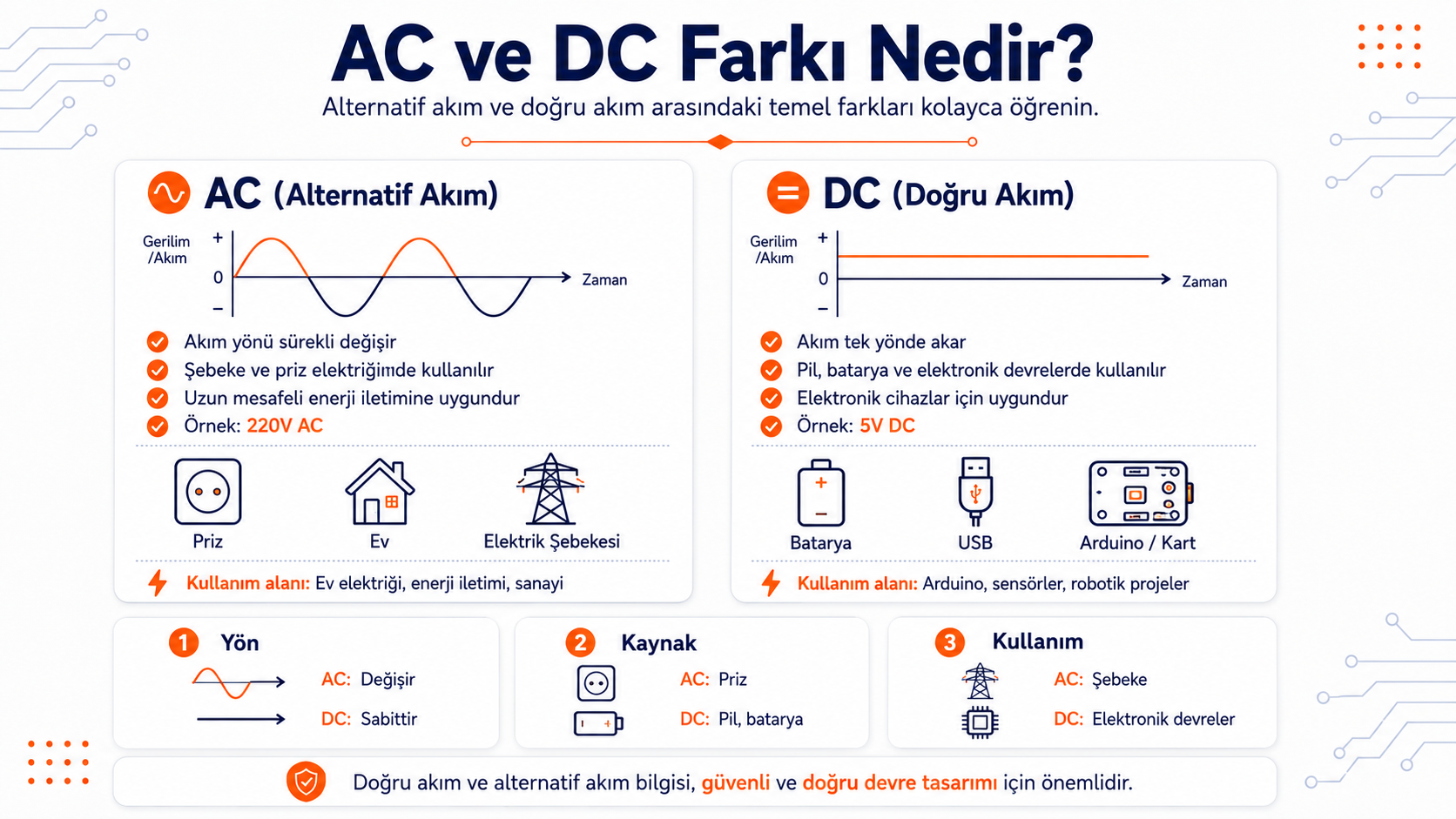

AC ve DC arasındaki en temel fark, elektrik akımının yönüdür.

Başlangıç seviyesinde elektronik ve robotik projelerde genellikle DC kullanılır. AC elektrik ise bilgi ve güvenlik önlemi olmadan kullanılmamalıdır.

AC Elektrik DC’ye Nasıl Dönüştürülür?

Birçok elektronik cihaz doğrudan AC elektrikle çalışmaz. Bu cihazların çalışması için AC elektriğin uygun DC voltaja dönüştürülmesi gerekir.

Bu işlem genellikle adaptörler ve güç kaynakları tarafından yapılır.

Örneğin:

Adaptörler, prizden gelen yüksek AC voltajı devrenin kullanabileceği daha düşük ve güvenli DC voltaja dönüştürür.

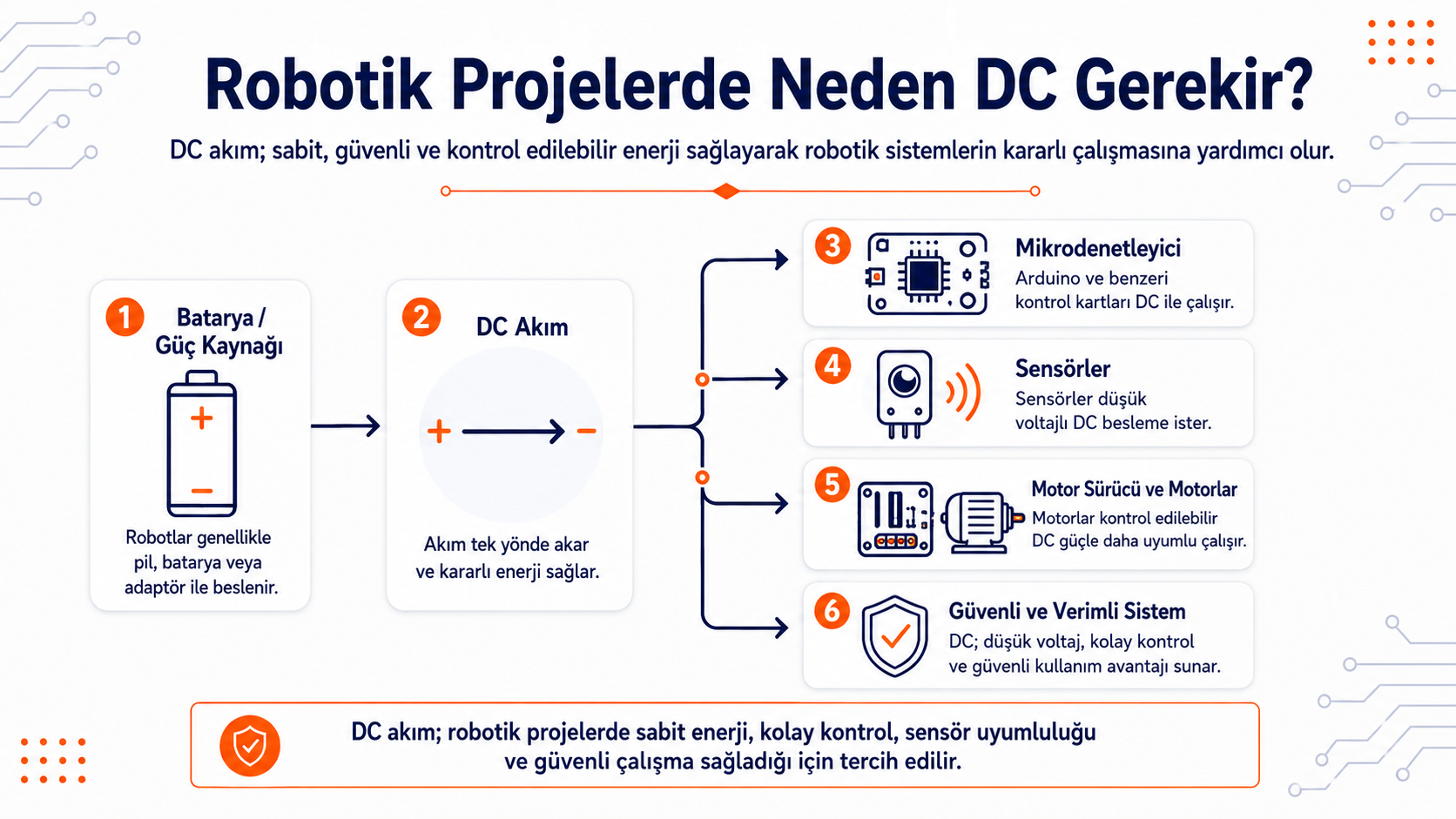

Robotik Projelerde Neden DC Kullanılır?

Robotik projelerde genellikle DC kullanılır. Bunun temel sebebi, robotik bileşenlerin çoğunun düşük voltajlı DC sistemlerle çalışmasıdır.

DC kullanılan robotik bileşenlere örnekler:

• Arduino
• ESP32
• Sensörler
• Servo motorlar
• DC motorlar
• Motor sürücü kartları
• Bluetooth modülleri
• Wi-Fi modülleri
• LED göstergeler
• Ekran modülleri

Bu bileşenler genellikle 3.3V, 5V, 6V, 9V veya 12V gibi DC gerilimlerle çalışır.

Robotik projelerde DC kullanmanın avantajları:

• Pil ve batarya ile kolay çalışır.
• Düşük voltajla daha güvenlidir.
• Arduino ve sensörlerle uyumludur.
• Motor kontrolü daha kolaydır.
• Taşınabilir projeler için uygundur.

AC Elektrik Neden Dikkat Gerektirir?

AC elektrik özellikle şebeke seviyesinde oldukça tehlikelidir. Ev prizlerinden gelen elektrik, basit robotik devrelerde kullanılan düşük voltajlı DC kaynaklardan çok daha yüksek risk taşır.

AC elektrikle çalışırken karşılaşılabilecek riskler:

• Elektrik çarpması
• Yanık
• Kısa devre
• Yangın riski
• Cihaz hasarı
• Ölümcül kazalar

Bu nedenle başlangıç seviyesinde AC elektrikle deney yapılmamalıdır. Priz elektriğiyle çalışan sistemlere yalnızca yetkin kişiler müdahale etmelidir.

AC ve DC Günlük Hayatta Nerelerde Karşımıza Çıkar?

Günlük hayatta AC ve DC elektriği birlikte kullanırız.

Örneğin evimizdeki prize gelen elektrik AC’dir. Ancak telefon, laptop, modem, televizyon ve birçok elektronik cihaz iç devrelerinde DC kullanır.

Bu dönüşüm adaptör veya cihazın içindeki güç devresiyle yapılır.

Bu yüzden AC ve DC farkını bilmek, hangi güç kaynağının hangi devrede kullanılacağını anlamak için önemlidir.

Sık yapılan hatalar:

• AC adaptör ile DC devreyi beslemeye çalışmak
• DC motoru yanlış voltajla çalıştırmak
• Adaptörün çıkış türünü kontrol etmemek
• Priz elektriğini doğrudan Arduino’ya bağlamak
• Artı ve eksi uçları karıştırmak
• AC ve DC ölçüm modlarını multimetrede yanlış seçmek
• Adaptör üzerindeki çıkış değerlerini okumamak

Bu hatalar devre elemanlarının zarar görmesine veya güvenlik riski oluşmasına neden olabilir.

Multimetrede AC ve DC Ölçüm

Multimetre ile ölçüm yaparken AC ve DC modlarının doğru seçilmesi gerekir.

DC ölçüm yapılacaksa multimetrede genellikle şu sembol kullanılır:

V⎓

AC ölçüm yapılacaksa genellikle şu sembol kullanılır:

V~

Örneğin bir pili ölçerken DC voltaj modu seçilir. Ev prizini ölçmek ise tehlikelidir ve başlangıç seviyesinde yapılmamalıdır.

Yanlış ölçüm modu seçilirse değer hatalı okunabilir veya ölçüm güvenli olmayabilir.

AC ve DC, elektrik akımının davranışını ifade eden iki temel kavramdır.

• DC akım, tek yönde akar.
• AC akım, yönünü sürekli değiştirir.
• Pil, batarya, USB ve Arduino devreleri genellikle DC kullanır.
• Ev prizlerinden gelen elektrik AC’dir.
• Elektronik devrelerde AC genellikle adaptörle DC’ye dönüştürülür.
• Başlangıç seviyesindeki robotik projelerde düşük voltajlı DC kaynaklar tercih edilmelidir.

AC ve DC farkını bilmek, doğru güç kaynağını seçmek ve devreleri güvenli şekilde çalıştırmak için çok önemlidir.
