Akım Nedir?

Elektrik ve elektronik sistemleri anlamanın en temel adımlarından biri akım kavramını doğru öğrenmektir. Çünkü bir devrede elektrik enerjisinin kullanılabilmesi için yalnızca voltajın var olması yeterli değildir. Elektrik yüklerinin devre içinde hareket etmesi gerekir. İşte bu harekete elektrik akımı denir.

Bir LED’in yanması, bir motorun dönmesi, bir sensörün veri göndermesi veya bir mikrodenetleyicinin çalışması devreden geçen akım sayesinde gerçekleşir. Bu nedenle akım, elektronik devrelerin çalışmasını sağlayan en önemli temel kavramlardan biridir.

Elektronik ve robotik projelerde akımı doğru anlamak; güç kaynağı seçimi, motor kullanımı, sensör bağlantıları, devre güvenliği ve bileşenlerin korunması açısından büyük önem taşır.

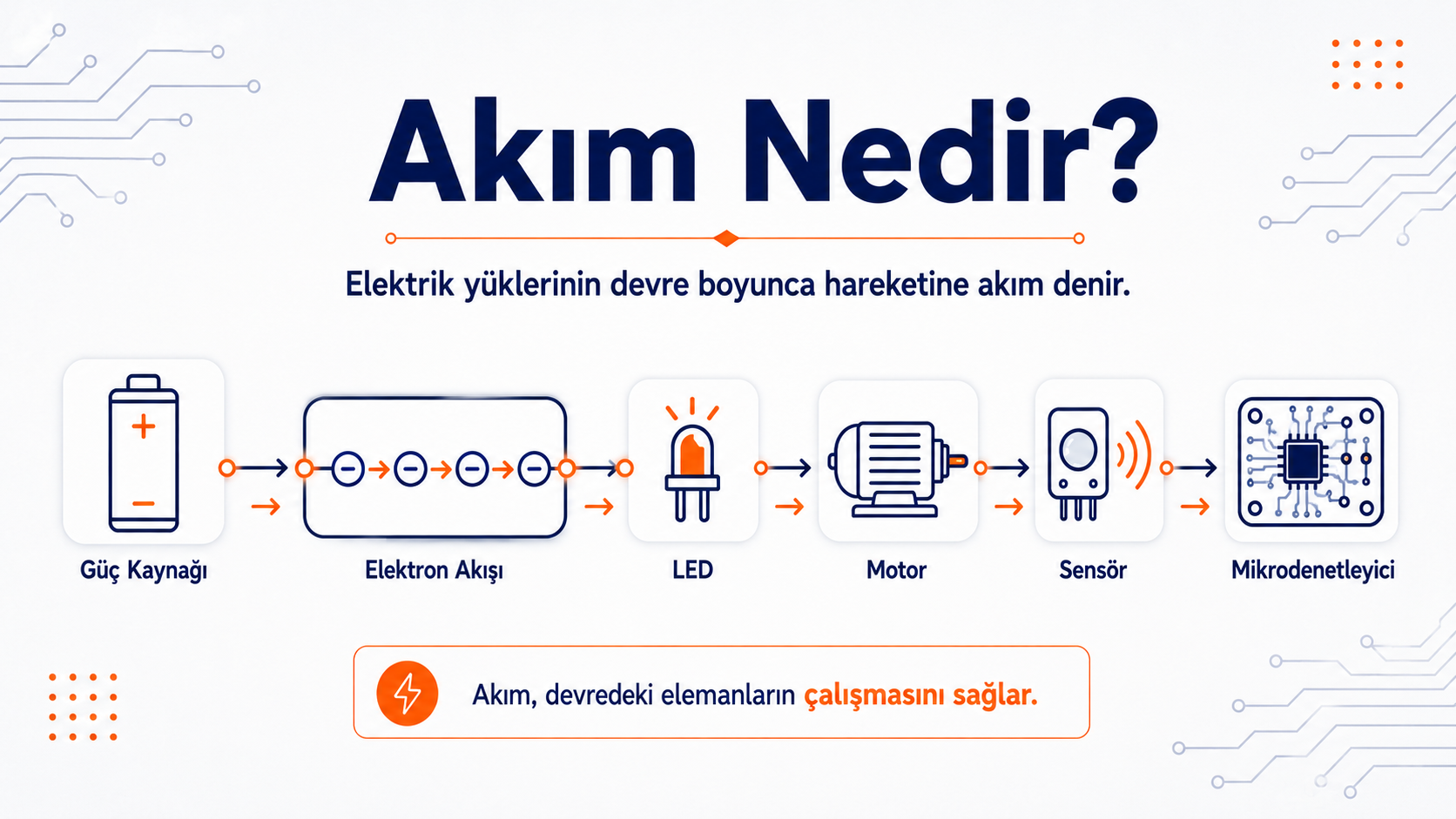

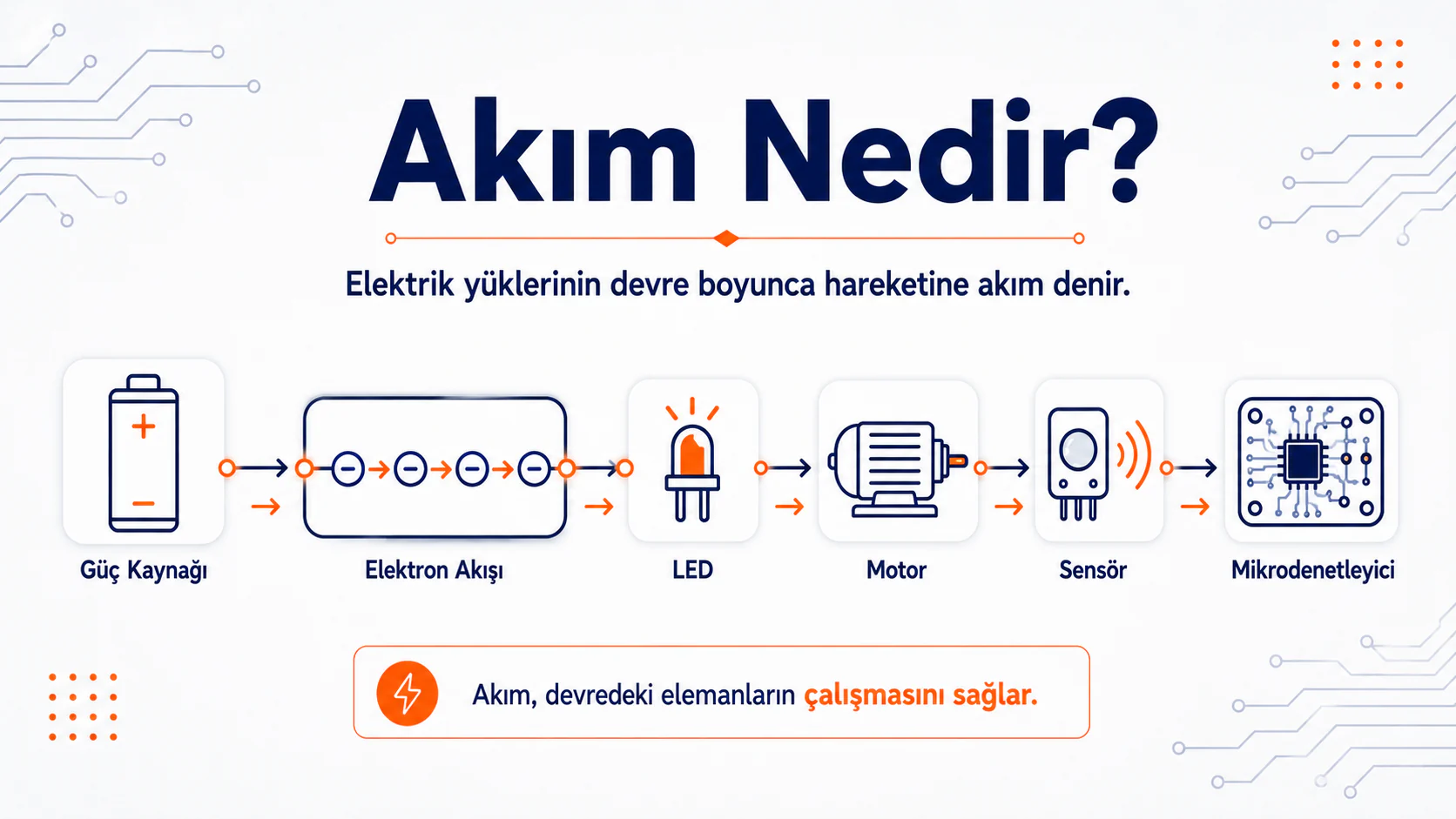

Akım, elektrik yüklerinin bir iletken üzerinden belirli bir yönde hareket etmesidir. Bir devrede elektrik yükleri hareket ettiğinde elektrik enerjisi devre elemanlarına taşınır ve bu sayede bağlı parçalar çalışabilir.

Akımın birimi Amper olarak ifade edilir ve A harfi ile gösterilir.

Daha küçük akım değerlerinde ise genellikle miliamper kullanılır. Miliamper, mA ile gösterilir.

Örnekler:

Elektronik projelerde özellikle LED, sensör ve mikrodenetleyici devrelerinde miliamper seviyelerinde akım değerleriyle sıkça karşılaşılır. Motor, röle ve güçlü modüllerde ise daha yüksek akım değerlerine ihtiyaç duyulabilir.

Akım Devrede Nasıl Oluşur?

Bir devrede akımın oluşması için voltaj kaynağına ve kapalı bir devre yoluna ihtiyaç vardır. Voltaj, elektrik yüklerini hareket ettiren etkidir. Bu hareket sonucunda devreden akım geçer ve devre elemanları çalışır.

Basitçe sıralamak gerekirse:

Voltaj → Elektron Hareketi → Akım → Devre Elemanının Çalışması

Örneğin bir LED devresinde pil veya adaptör devreye voltaj uygular. Bu voltaj elektronların hareket etmesini sağlar. Elektronların hareketiyle akım oluşur ve LED yanar.

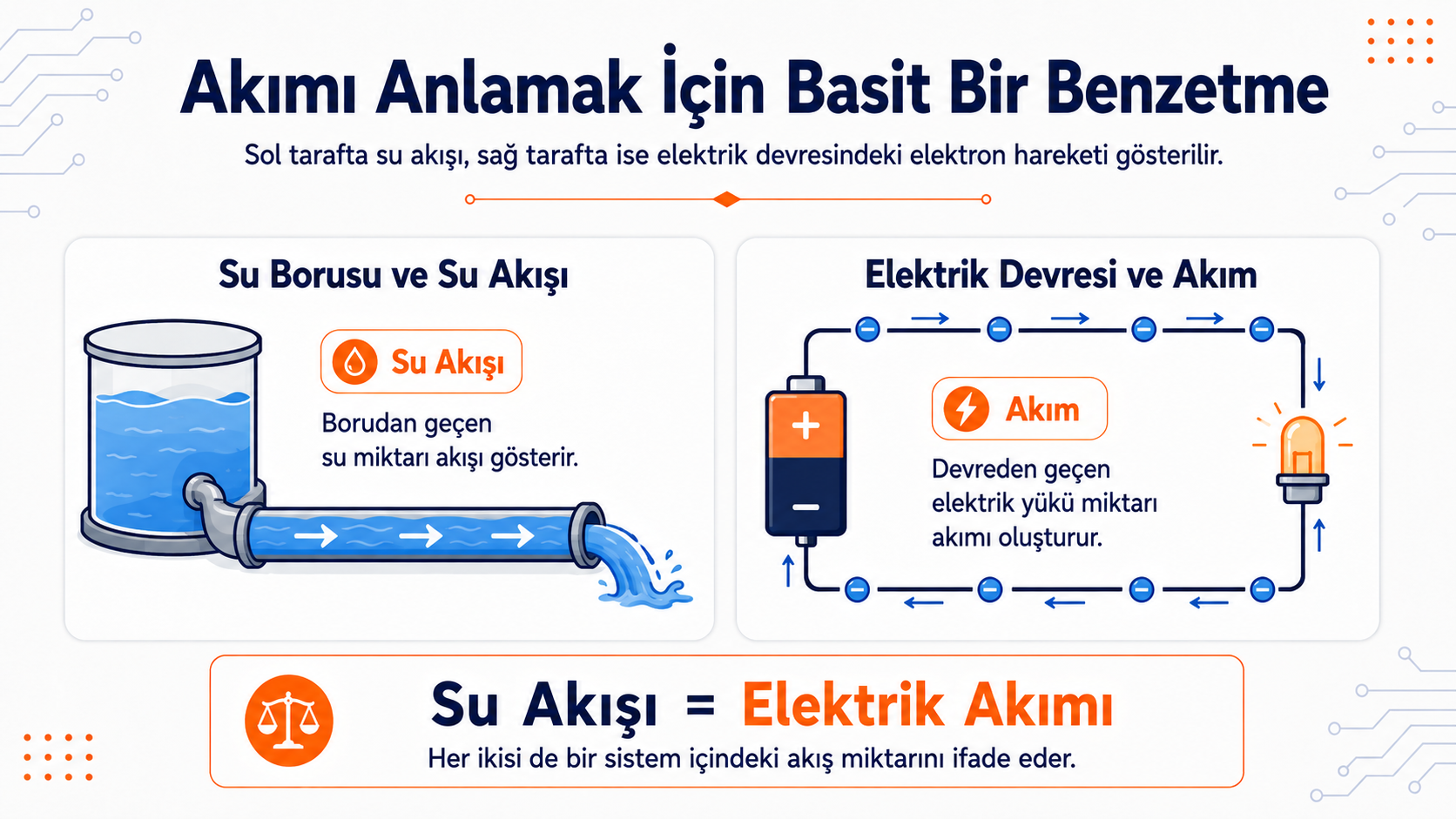

Akımı anlamak için en sık kullanılan benzetmelerden biri su akışı benzetmesidir.

Bir boru içinden akan suyu düşünelim. Borudan belirli bir sürede ne kadar su geçtiği, su akışının miktarını ifade eder. Elektrik devresinde de akım buna benzer şekilde düşünülebilir. Devre içinden belirli bir sürede geçen elektrik yükü miktarı akımı oluşturır.

Basitçe ifade etmek gerekirse:

Borudan akan su miktarı su akışını gösterir. Devreden geçen elektrik yükü miktarı ise elektrik akımını oluşturur.

Elektronik Devrelerde Akım Neden Önemlidir?

Elektronik devrelerde her bileşenin ihtiyaç duyduğu veya güvenli şekilde taşıyabileceği belirli bir akım değeri vardır. Bir bileşenden gereğinden fazla akım geçerse aşırı ısınma, performans kaybı veya kalıcı arıza meydana gelebilir.

Örneğin bir LED doğrudan güç kaynağına bağlanırsa üzerinden fazla akım geçebilir ve LED zarar görebilir. Bu nedenle LED devrelerinde akımı sınırlandırmak için direnç kullanılır.

Motorlarda ise durum biraz farklıdır. Motorlar çalışırken, özellikle ilk hareket anında daha fazla akım çekebilir. Bu yüzden motor kullanılan projelerde güç kaynağının yeterli akım sağlayabilmesi gerekir.

Doğru akım yönetimi, elektronik projelerin güvenli, kararlı ve uzun ömürlü çalışmasını sağlar.

Düşük Akım ve Yüksek Akım Arasındaki Fark

Akım değeri, kullanılan devre elemanına ve sistemin ihtiyacına göre değişir. Küçük elektronik devrelerde düşük akım yeterli olurken motorlar, ısıtıcılar veya güçlü LED sistemleri daha yüksek akım gerektirebilir.

Düşük Akım

Düşük akım genellikle şu bileşenlerde görülür:

• LED devreleri
• Sensörler
• Mikrodenetleyiciler
• Haberleşme modülleri
• Küçük elektronik devreler

Bu tür bileşenler genellikle düşük enerjiyle çalışabilir.

Yüksek Akım

Yüksek akım ise daha fazla güç gerektiren sistemlerde karşımıza çıkar.

Örnekler:

• Motorlar
• Röleler
• Isıtıcılar
• Güçlü LED sistemleri
• Batarya ile çalışan robotik sistemler
• Motor sürücü devreleri

Yüksek akım kullanılan devrelerde kablo kalınlığı, güç kaynağı kapasitesi, bağlantı kalitesi ve soğutma gibi konular daha dikkatli planlanmalıdır.

AC Akım ve DC Akım Nedir?

Akım, yönüne ve davranışına göre iki temel şekilde incelenir:

• DC akım
• AC akım

Bu iki akım türü, elektrik yüklerinin devrede nasıl hareket ettiğini ifade eder.

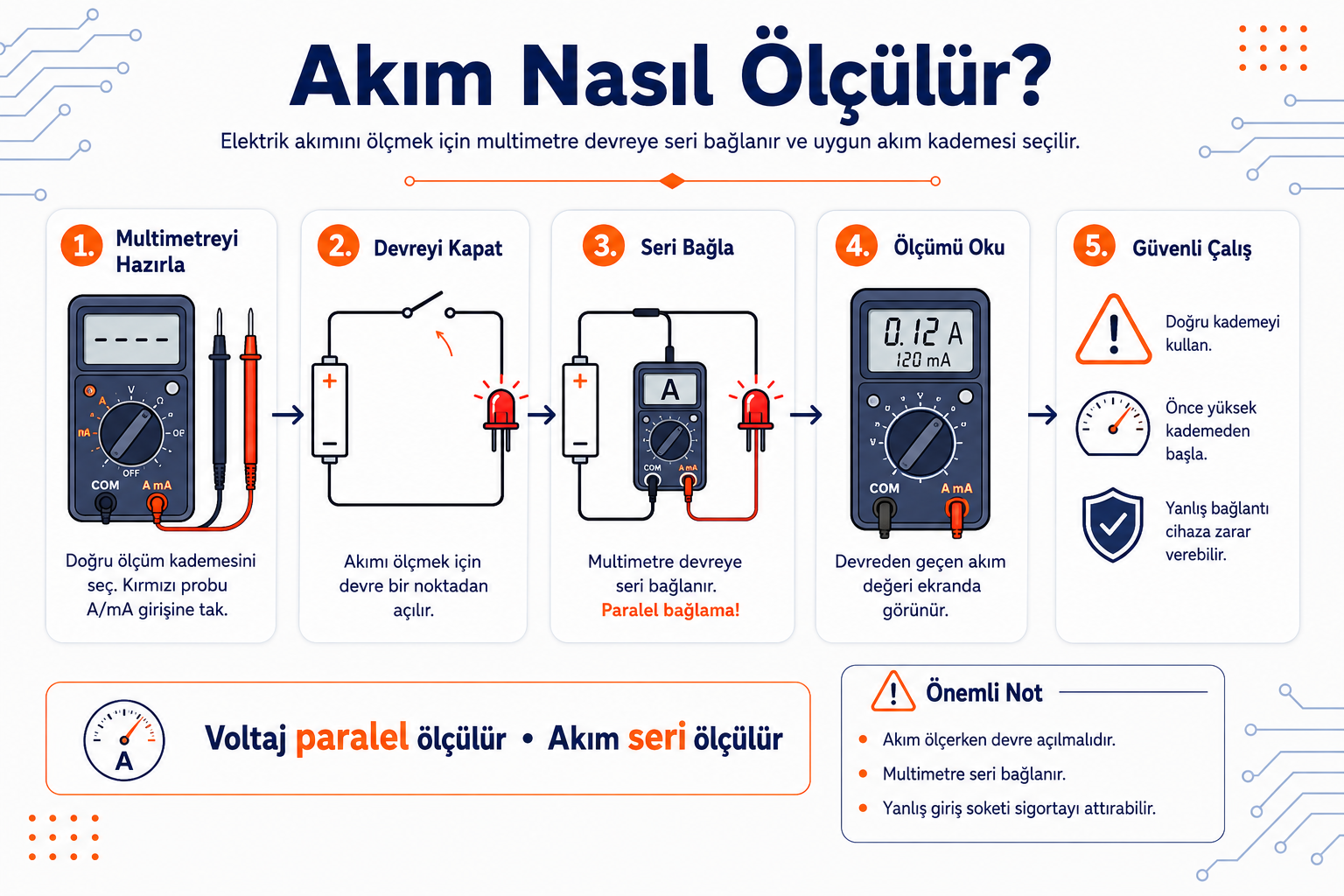

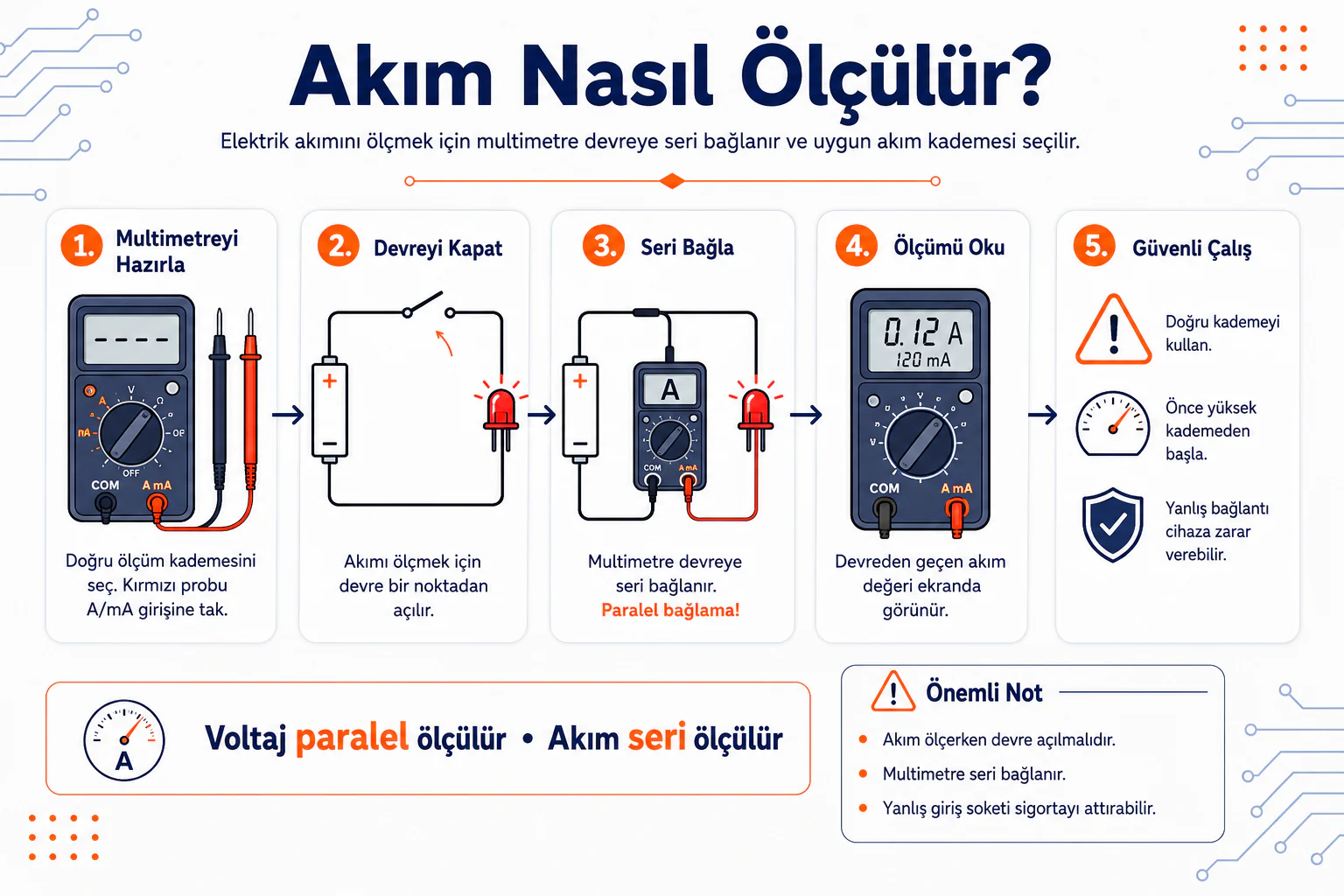

Akım ölçümü için en yaygın kullanılan cihazlardan biri multimetredir. Ancak akım ölçümü, voltaj ölçümünden farklıdır.

Voltaj iki nokta arasından ölçülürken, akım ölçümü için multimetrenin devreye seri bağlanması gerekir. Yani akımı ölçmek için devreden geçen elektrik yüklerinin multimetre üzerinden geçmesi sağlanır.

Akım ölçümü yaparken dikkat edilmesi gerekenler:

• Multimetre doğru akım ölçüm moduna alınmalıdır.
• Ölçüm yapılacak akım aralığı doğru seçilmelidir.
• Multimetre probları doğru giriş soketlerine takılmalıdır.
• Multimetre devreye seri bağlanmalıdır.
• Yüksek akım ölçümlerinde dikkatli olunmalıdır.

Yanlış bağlantı, multimetreye veya devreye zarar verebilir. Bu yüzden özellikle yüksek akım ölçümlerinde dikkatli olunmalıdır.

Akım Fazla Olursa Ne Olur?

Bir devreden gereğinden fazla akım geçmesi, elektronik bileşenler için risk oluşturur. Fazla akım; devre elemanlarının ısınmasına, bağlantı yollarının zarar görmesine veya güç kaynağının zorlanmasına neden olabilir.

Fazla akım durumunda karşılaşılabilecek sorunlar:

• LED yanabilir.
• Entegre devreler zarar görebilir.
• Kablolar ısınabilir.
• Motor sürücü devresi bozulabilir.
• Batarya veya adaptör aşırı yüklenebilir.
• Devrede kısa devre riski oluşabilir.
• Mikrodenetleyici zarar görebilir.

Bu yüzden devre tasarımında akımı kontrol etmek için direnç, sigorta, akım sınırlayıcı devreler, motor sürücüler ve uygun güç kaynakları kullanılır.

Akım Nasıl Kontrol Edilir?

Elektronik devrelerde akımı kontrol etmek için farklı yöntemler kullanılabilir.

Yaygın yöntemler:

Özellikle motorlu robotik projelerde akım kontrolü çok önemlidir. Çünkü motorlar ani şekilde yüksek akım çekebilir.

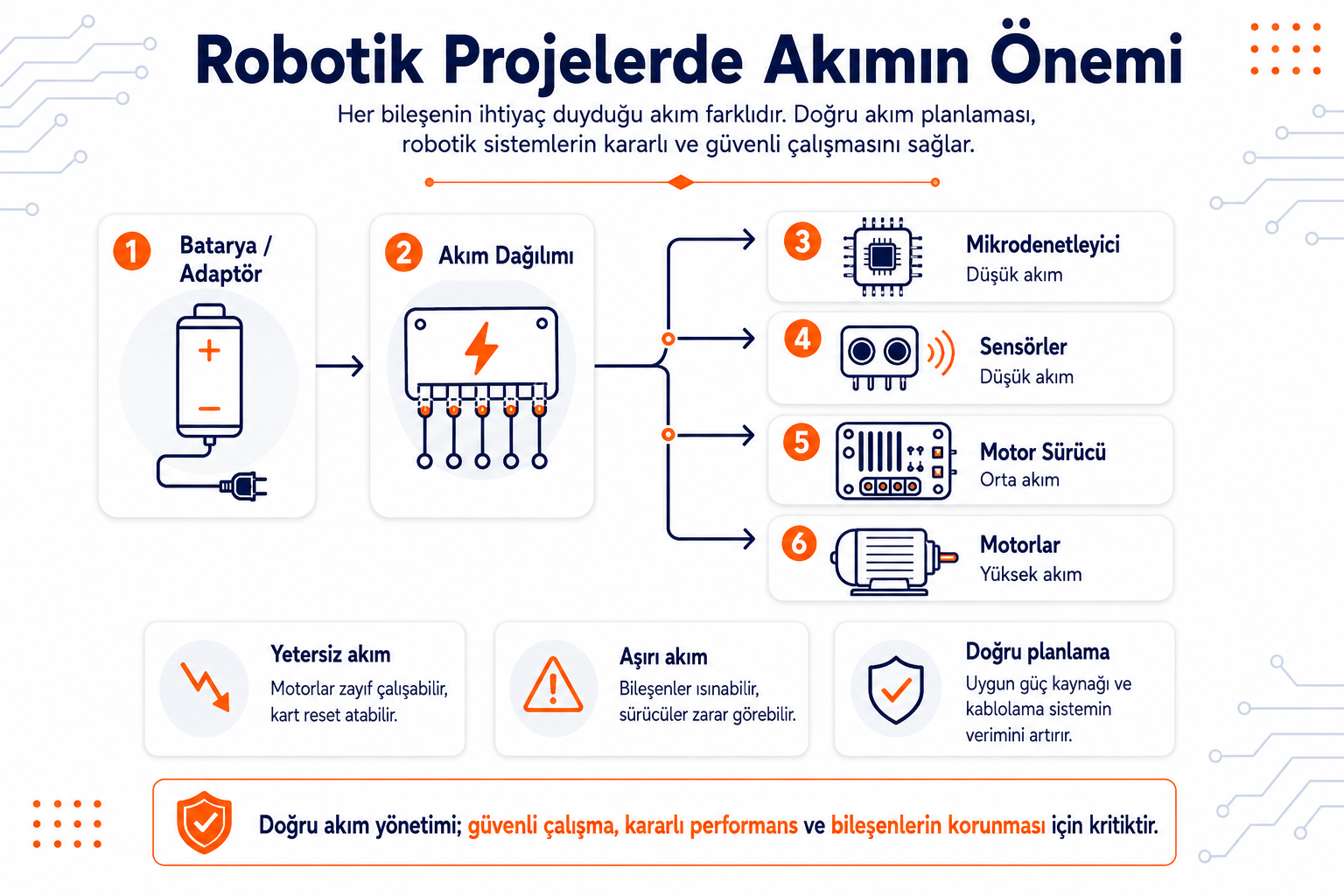

Robotik projelerde akım ihtiyacı, sistemin kararlı çalışması için kritik öneme sahiptir. Çünkü robotlarda motorlar, sensörler, mikrodenetleyiciler, haberleşme modülleri ve sürücü kartları aynı anda çalışabilir.

Örneğin bir robot projesinde mikrodenetleyici düşük akım tüketirken motorlar çok daha yüksek akım çekebilir.

Eğer kullanılan batarya veya adaptör yeterli akım sağlayamıyorsa şu sorunlar ortaya çıkabilir:

• Robot yavaş çalışabilir.
• Kontrol kartı reset atabilir.
• Motorlar istenen performansı veremeyebilir.
• Sensörler kararsız veri gönderebilir.
• Sistem beklenmedik şekilde kapanabilir.

Bu nedenle robotik projelerde yalnızca voltaj değil, akım kapasitesi de mutlaka dikkate alınmalıdır. Güç kaynağı seçilirken sistemdeki tüm bileşenlerin toplam akım ihtiyacı hesaplanmalı ve güvenli bir pay bırakılmalıdır.

Elektronik projelerde sık yapılan yanlışlardan biri, güç kaynağının akımı zorla verdiğini düşünmektir.

Aslında devre, ihtiyaç duyduğu akımı güç kaynağından çeker.

Örneğin 5V 2A bir adaptör kullanmak, devreye sürekli 2A akım verileceği anlamına gelmez. Bu değer, adaptörün sağlayabileceği maksimum kapasiteyi ifade eder. Devre yalnızca ihtiyaç duyduğu kadar akım çeker.

Ancak devrenin ihtiyacı adaptörün kapasitesinden fazlaysa adaptör zorlanabilir, voltaj düşebilir veya sistem kararsız çalışabilir.

Pratik Örnek

Bir Arduino projesinde şu bileşenlerin kullanıldığını düşünelim:

Bu durumda toplam akım ihtiyacı yaklaşık olarak:

50 mA + 20 mA + 20 mA + 300 mA = 390 mA

Bu devre için en az 390 mA sağlayabilen bir güç kaynağı gerekir. Güvenli çalışmak için daha yüksek kapasiteli bir güç kaynağı seçmek daha doğru olur.

Akım ile çalışırken güvenlik kurallarına dikkat etmek gerekir. Özellikle yüksek akım kullanılan devrelerde ısınma, kısa devre ve bileşen hasarı riski daha fazladır.

Dikkat edilmesi gerekenler:

• Devreye enerji vermeden önce bağlantıları kontrol edin.
• Motorlu devrelerde güç kaynağı kapasitesini kontrol edin.
• LED devrelerinde uygun direnç kullanın.
• İnce kablolarla yüksek akım taşımayın.
• Kısa devre yapmamaya dikkat edin.
• Isınan parçaları kontrol edin.
• Priz elektriğiyle deney yapmayın.
• Emin olmadığınız bağlantılarda destek alın.

Başlangıç seviyesinde pil, USB veya uygun adaptör gibi düşük voltajlı ve güvenli kaynaklarla çalışmak daha uygundur.

Akım, elektrik yüklerinin devre içinde hareket etmesidir. Bir devrede LED’in yanması, motorun dönmesi, sensörün veri göndermesi veya mikrodenetleyicinin çalışması akım sayesinde gerçekleşir.

Bu derste şu konuları öğrendik:

• Akımın ne olduğunu
• Akımın biriminin Amper olduğunu
• Amper ve miliamper ilişkisini
• Akımın devrede nasıl oluştuğunu
• AC ve DC akım farkını
• Akımın nasıl ölçüldüğünü
• Fazla akımın devreye verebileceği zararları
• Robotik projelerde akım kapasitesinin neden önemli olduğunu
