Watt ve Güç Nedir?

Elektronik devreleri anlamanın önemli adımlarından biri güç kavramını öğrenmektir. Çünkü bir devrede yalnızca voltaj ve akım değerlerini bilmek her zaman yeterli değildir. Bir devre elemanının ne kadar enerji kullandığını, bir güç kaynağının sisteme yeterli olup olmadığını veya bir parçanın aşırı ısınıp ısınmayacağını anlayabilmek için güç hesabı yapılır.

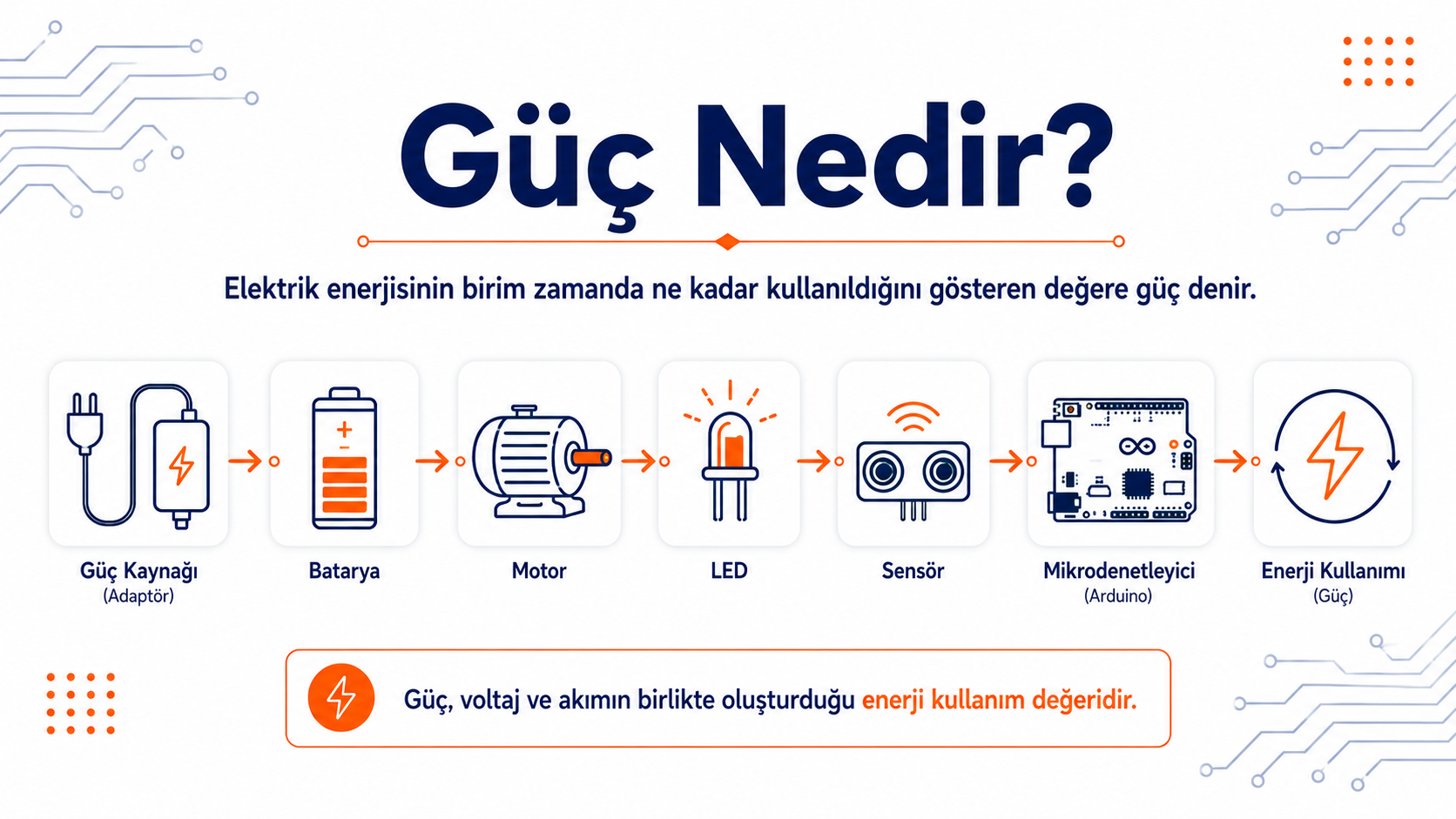

Elektriksel güç, bir devrede enerjinin ne kadar hızlı kullanıldığını gösterir. Başka bir ifadeyle güç, elektrik enerjisinin ışığa, harekete, ısıya veya başka bir enerji türüne dönüşme hızıdır.

Bir LED’in ışık vermesi, bir motorun dönmesi, bir direnç üzerinden ısı oluşması veya bir robotun hareket etmesi güç kullanımıyla ilgilidir.

Güç, bir sistemin belirli bir sürede ne kadar enerji kullandığını veya dönüştürdüğünü ifade eder.

Elektronik devrelerde güç, genellikle voltaj ve akım değerleriyle ilişkilidir.

Basitçe:

• Voltaj, elektrik yüklerini hareket ettiren etkidir.
• Akım, devreden geçen elektrik miktarıdır.
• Güç, bu elektrik enerjisinin ne kadar kullanıldığını gösterir.

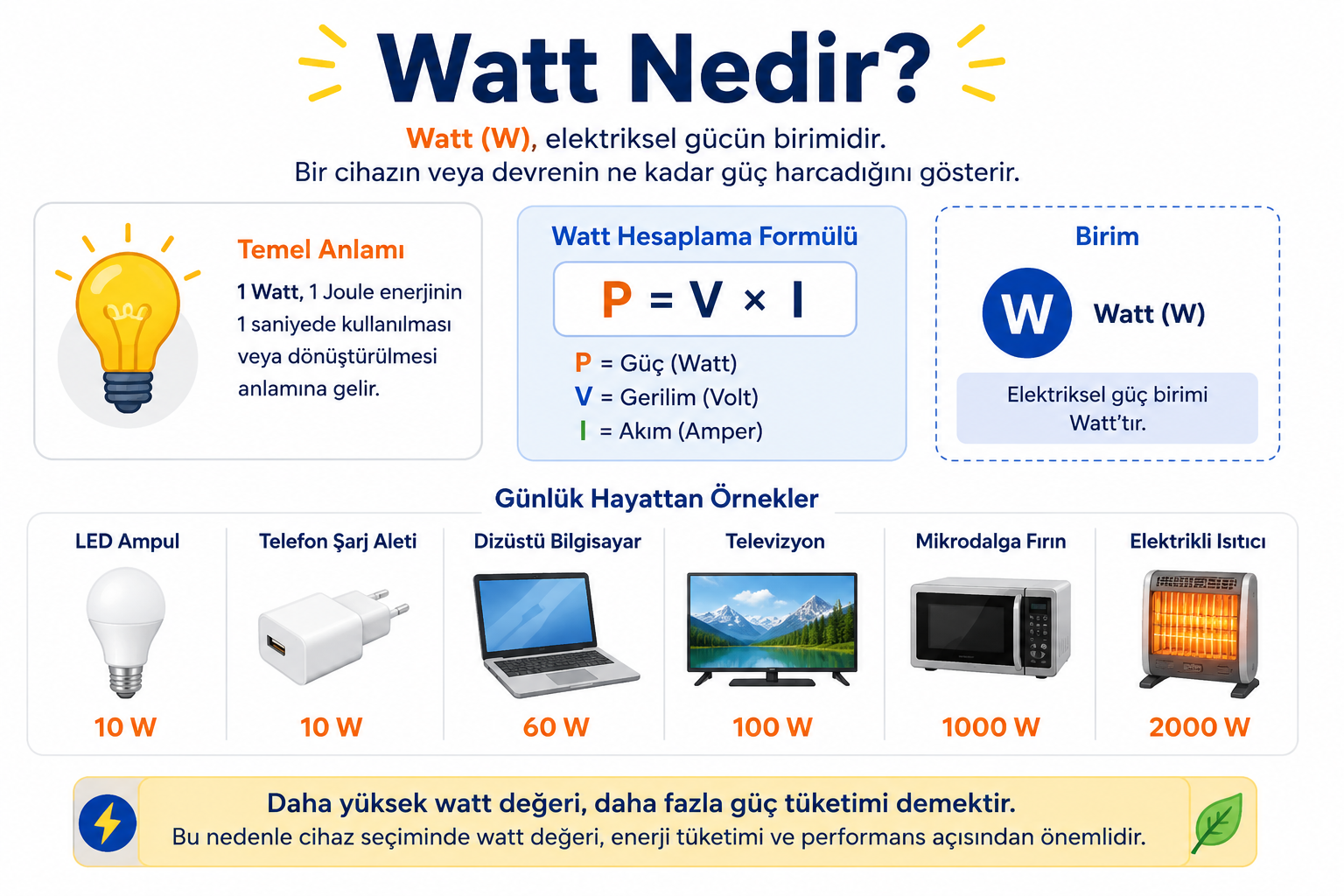

Elektriksel gücün birimi Watt olarak ifade edilir ve W harfi ile gösterilir.

Örneğin:

Bu değerler, cihazın çalışma sırasında yaklaşık ne kadar güç kullandığını gösterir.

Watt, elektriksel gücün ölçü birimidir. Bir devrede ne kadar enerji kullanıldığını ifade etmek için kullanılır.

Örneğin bir cihazın üzerinde 12V 2A yazıyorsa bu cihazın kullanabileceği güç şu şekilde hesaplanabilir:

P = V × I
P = 12V × 2A
P = 24W

Bu durumda cihazın gücü 24 Watt olur.

Burada:

Güç Formülü

Elektriksel güç, voltaj ve akımın çarpılmasıyla hesaplanır.

Temel formül:

P = V × I

Burada:

• P, güç değeridir.
• V, voltaj değeridir.
• I, akım değeridir.

Bu formül elektronik ve robotik projelerde çok sık kullanılır.

Eğer voltaj ve akım biliniyorsa, devrenin yaklaşık güç tüketimi hesaplanabilir.

Gücü Daha Kolay Nasıl Anlarız?

Gücü anlamak için su sistemi benzetmesi yapılabilir.

Bir borudan akan suyu düşünelim:

• Su basıncı voltaja benzer.
• Borudan geçen su miktarı akıma benzer.
• Suyun bir çarkı ne kadar güçlü döndürdüğü ise güce benzer.

Elektrik devresinde de benzer bir durum vardır. Voltaj ve akım birlikte çalışarak devre elemanlarına enerji sağlar. Bu enerjinin kullanılma miktarı güç olarak ifade edilir.

Örneğin aynı voltajda daha fazla akım çeken bir motor, daha fazla güç kullanır. Bu nedenle daha güçlü motorlar genellikle daha fazla akım çeker.

Elektronik Devrelerde Güç Neden Önemlidir?

Elektronik devrelerde güç hesabı yapmak oldukça önemlidir. Çünkü her bileşenin güvenli şekilde taşıyabileceği belirli bir güç değeri vardır.

Bir bileşen gereğinden fazla güç harcarsa:

• Aşırı ısınabilir.
• Performansı düşebilir.
• Kalıcı olarak bozulabilir.
• Devre kararsız çalışabilir.
• Güç kaynağı zorlanabilir.

Örneğin bir direnç üzerinden fazla güç geçerse direnç ısınır ve yanabilir. Bu yüzden dirençlerin üzerinde yalnızca ohm değeri değil, aynı zamanda güç değeri de önemlidir.

Yaygın direnç güç değerleri:

Güç Kaynağı Seçiminde Watt Neden Önemlidir?

Bir elektronik veya robotik projede güç kaynağı seçerken yalnızca voltaj değerine bakmak yeterli değildir. Güç kaynağının sağlayabileceği akım ve toplam güç kapasitesi de dikkate alınmalıdır.

Örneğin bir sistemde:

Bu sistemde 12V motor hattı için gereken güç:

P = V × I
P = 12V × 1.5A
P = 18W

5V hattındaki parçalar için de ayrı güç hesabı yapılmalıdır.

Güç kaynağı seçilirken sistemin toplam ihtiyacından biraz daha yüksek kapasite seçmek güvenli olur. Böylece güç kaynağı sürekli sınırda çalışmaz.

Watt, Volt ve Amper Arasındaki İlişki

Watt, Volt ve Amper birbirinden farklı ama ilişkili kavramlardır.

Bu üç kavram arasındaki temel ilişki:

P = V × I

Yani güç, voltaj ve akımın birlikte oluşturduğu sonuçtur.

Örnekler:

Bu tablo, voltaj ve akım arttıkça gücün de arttığını gösterir.

Güç Fazla Olursa Ne Olur?

Bir devre elemanı kapasitesinden fazla güç harcamak zorunda kalırsa zarar görebilir.

Fazla güç durumunda karşılaşılabilecek sorunlar:

• Direnç ısınabilir veya yanabilir.
• Motor sürücü zarar görebilir.
• Regülatör aşırı ısınabilir.
• Kablo ısınabilir.
• Güç kaynağı kapanabilir.
• Batarya zorlanabilir.
• Devrede kısa devre riski artabilir.

Özellikle motor, röle, LED şerit ve ısıtıcı gibi daha fazla güç çeken bileşenlerde güç hesabı yapmak çok önemlidir.

Düşük Güç ve Yüksek Güç Arasındaki Fark

Elektronik devrelerde kullanılan güç miktarı devrenin türüne göre değişir.

Düşük Güçlü Devreler

Düşük güçlü devreler genellikle küçük sensörler, LED’ler ve mikrodenetleyicilerden oluşur.

Örnekler:

• Arduino sensör devreleri
• Basit LED devreleri
• Buton devreleri
• Küçük haberleşme modülleri
• Düşük akımlı ekran modülleri

Bu devrelerde genellikle düşük akım ve düşük watt değerleri görülür.

Yüksek Güçlü Devreler

Yüksek güçlü devreler daha fazla enerji gerektirir.

Örnekler:

• DC motorlar
• Servo motorlar
• Röleler
• LED şeritler
• Isıtıcı devreler
• Robotik taşıma sistemleri

Bu devrelerde güç kaynağı, kablo kalınlığı, soğutma ve bağlantı kalitesi daha dikkatli planlanmalıdır.

Robotik Projelerde Güç Yönetimi

Robotik projelerde güç yönetimi, sistemin kararlı çalışması için çok önemlidir. Çünkü bir robotta farklı bileşenler aynı anda çalışır ve hepsi farklı güç ihtiyacına sahip olabilir.

Örneğin bir robotta:

• Mikrodenetleyici düşük güç tüketebilir.
• Sensörler az akım çekebilir.
• Motorlar yüksek akım ve güç isteyebilir.
• Haberleşme modülleri ani akım ihtiyacı oluşturabilir.
• Motor sürücüler ısınabilir.

Bu nedenle robotik projelerde güç kaynağı seçimi dikkatli yapılmalıdır.

Dikkat edilmesi gerekenler:

• Motorların toplam akım ihtiyacı hesaplanmalıdır.
• Kontrol kartı ve motorlar mümkünse ayrı güç hatlarından beslenmelidir.
• Güç kaynağı kapasitesi yeterli olmalıdır.
• Kablolar yüksek akıma uygun seçilmelidir.
• Regülatörlerin ısınma durumu kontrol edilmelidir.
• Batarya kapasitesi projeye uygun olmalıdır.

Batarya Kapasitesi ve Güç İlişkisi

Robotik projelerde batarya seçerken voltaj ve akım kapasitesi kadar güç ihtiyacı da önemlidir.

Bir batarya sistemi, robotun ihtiyaç duyduğu gücü yeterli süre boyunca sağlayabilmelidir.

Örneğin 12V ile çalışan ve 2A akım çeken bir robotun güç ihtiyacı:

P = V × I
P = 12V × 2A
P = 24W

Bu robot çalışma sırasında yaklaşık 24 Watt güç kullanır.

Daha fazla güç çeken robotlar daha büyük kapasiteli bataryalara ihtiyaç duyar.

Watt ve Isınma İlişkisi

Elektronik devrelerde güç kullanımı arttıkça ısınma da artabilir. Özellikle direnç, regülatör, motor sürücü ve güç transistörleri üzerinde ısı oluşabilir.

Bu nedenle bazı devre elemanlarında soğutucu kullanılır.

Isınmaya neden olabilecek durumlar:

• Fazla akım çekilmesi
• Yetersiz güç kaynağı kullanılması
• Düşük kapasiteli direnç seçimi
• Motorların zorlanması
• Regülatörlerin yüksek voltaj farkıyla çalışması
• Kötü bağlantı veya ince kablo kullanımı

Devrede aşırı ısınma varsa güç hesabı tekrar kontrol edilmelidir.

Güç Hesabında Sık Yapılan Hatalar

Başlangıç seviyesinde güç hesabı yapılırken bazı hatalar sık görülür.

Yaygın hatalar:

• Voltaj değerine bakıp akımı dikkate almamak
• Güç kaynağının watt kapasitesini kontrol etmemek
• Motorların ilk çalışma anında daha fazla akım çekebileceğini unutmak
• Dirençlerin watt değerini göz ardı etmek
• İnce kabloyla yüksek akım taşımaya çalışmak
• Regülatörlerin ısınacağını hesaba katmamak
• Tüm bileşenlerin toplam güç ihtiyacını hesaplamamak

Bu hatalar devrenin kararsız çalışmasına veya bileşenlerin zarar görmesine neden olabilir.

Pratik Örnek: Adaptör Seçimi

Bir robot projesinde 12V ile çalışan iki DC motor olduğunu düşünelim. Her motor çalışma sırasında yaklaşık 1A akım çekiyor olsun.

Toplam akım:

1A + 1A = 2A

Gerekli güç:

P = V × I
P = 12V × 2A
P = 24W

Bu sistem için en az 12V 2A değerinde bir adaptör gerekir. Ancak güvenli pay bırakmak için 12V 3A veya daha yüksek kapasiteli bir adaptör seçmek daha doğru olabilir.

Kısaca Özetleyelim

Watt, elektriksel gücün ölçü birimidir. Bir devrede enerjinin ne kadar kullanıldığını veya dönüştürüldüğünü gösterir.

Temel formül:

P = V × I

Bu derste şu kavramları öğrendik:

• Gücün ne olduğunu
• Watt biriminin ne anlama geldiğini
• Güç, voltaj ve akım ilişkisini
• P = V × I formülünü
• Güç kaynağı seçerken watt değerinin neden önemli olduğunu
• Robotik projelerde güç yönetiminin önemini
• Fazla gücün ısınma ve arıza riski oluşturabileceğini

Sıradaki Adım

Bir sonraki derste seri ve paralel bağlantı arasındaki farkı öğrenerek devre elemanlarının nasıl bağlandığını inceleyebilirsin.
