Direnç Nedir?

Elektronik devreleri anlamanın en önemli adımlarından biri direnç kavramını öğrenmektir. Çünkü bir devrede elektrik enerjisinin doğru şekilde kullanılabilmesi için yalnızca voltaj ve akımın var olması yeterli değildir. Akımın kontrol edilmesi, sınırlandırılması ve devre elemanlarının güvenli şekilde çalıştırılması gerekir.

İşte bu noktada direnç devreye girer.

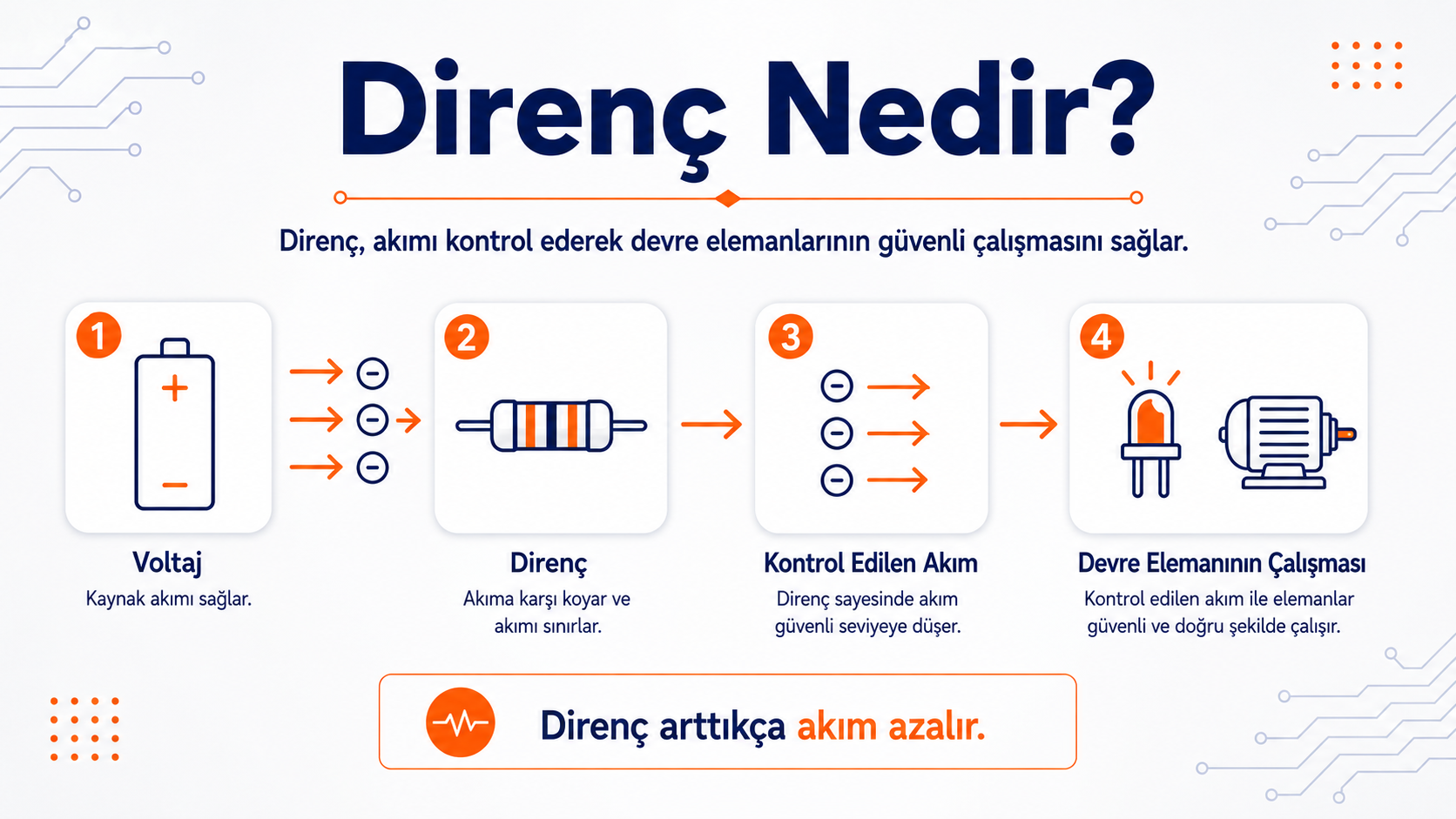

Direnç, elektronik devrelerde elektrik akımının geçişine karşı gösterilen zorluktur. Başka bir ifadeyle direnç, akımı kontrol eden ve devredeki bileşenlerin zarar görmesini engellemeye yardımcı olan temel bir devre elemanıdır.

Bir LED’in doğru parlaklıkta yanması, bir sensör devresinin kararlı çalışması, bir mikrodenetleyicinin güvenli sinyal alması veya bir devrede voltaj bölme işleminin yapılması direnç sayesinde mümkün olabilir.

Bu nedenle direnç, elektronik ve robotik projelerde en sık karşılaşılan temel devre elemanlarından biridir.

Direncin Temel Tanımı

Direnç, bir malzemenin elektrik akımına karşı gösterdiği zorluktur. Elektrik devresinde akımın ne kadar kolay veya zor geçeceğini belirleyen temel etkilerden biridir.

Direncin birimi Ohm olarak ifade edilir ve Ω sembolü ile gösterilir.

Direnç değeri büyüdükçe akımın geçişi zorlaşır. Direnç değeri küçüldükçe akım daha kolay geçer.

Basitçe ifade etmek gerekirse:

Bu nedenle dirençler; elektronik devrelerde akımı sınırlamak, voltajı bölmek, sinyalleri düzenlemek ve bileşenleri korumak için kullanılır.

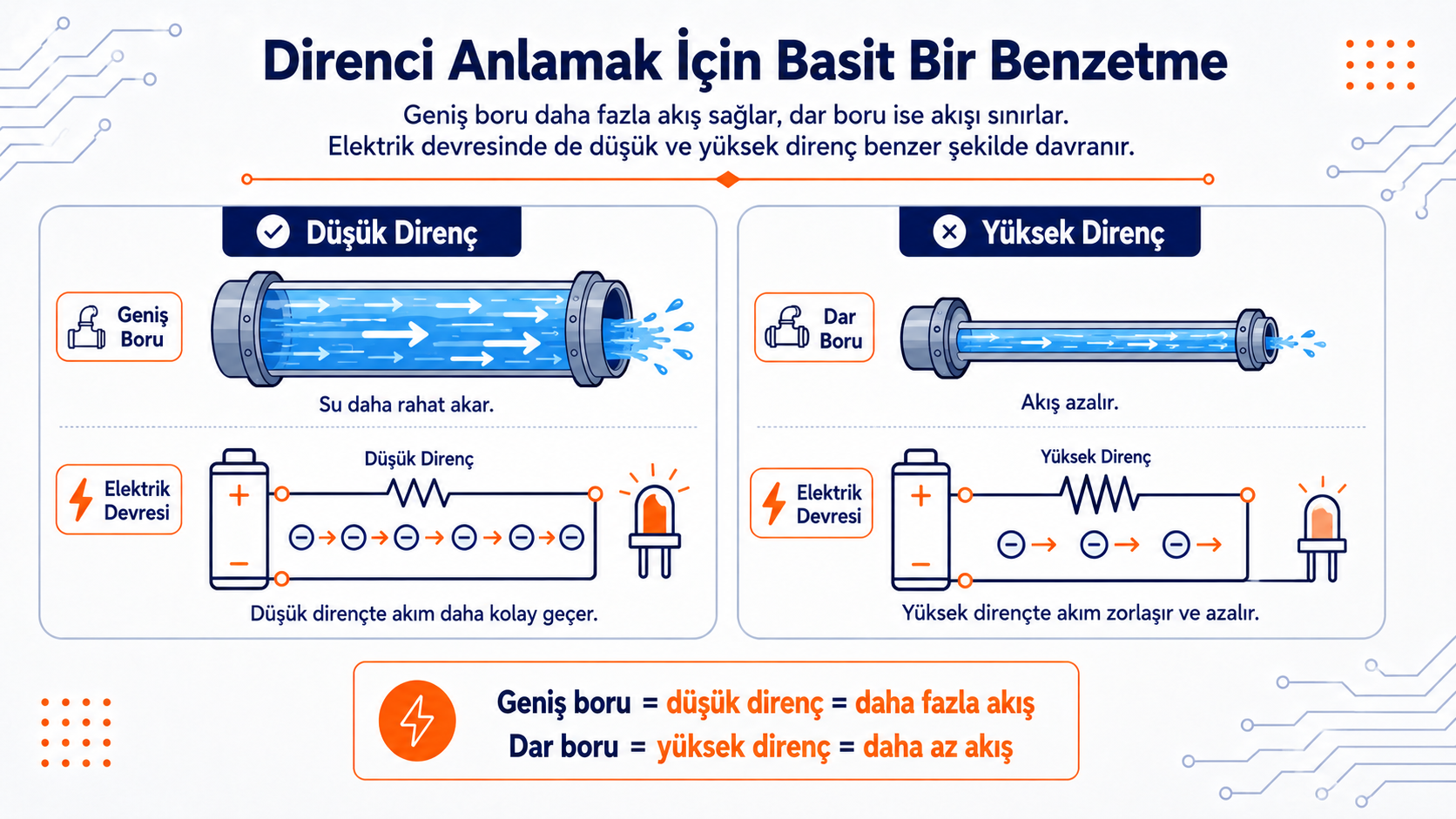

Direnci anlamak için en kolay benzetmelerden biri su borusu benzetmesidir.

Bir borudan akan suyu düşünelim. Boru genişse su daha rahat akar. Boru daraldığında ise suyun geçişi zorlaşır. Elektrik devresinde direnç de buna benzer bir etki oluşturur.

Elektrik akımı devre içerisinde hareket ederken direnç, bu akımın geçişine karşı zorluk gösterir.

Basitçe:

Direnç ne kadar yüksekse, devreden geçen akım o kadar azalır. Direnç ne kadar düşükse, akımın geçişi o kadar kolay olur.

Bu benzetme, direnç kavramının akım üzerindeki etkisini daha kolay anlamayı sağlar.

Dirençler, elektronik devrelerin güvenli ve kararlı çalışması için çok önemli bir role sahiptir. Çünkü birçok elektronik bileşen belirli bir akım aralığında çalışır. Bu aralığın üzerine çıkıldığında bileşen zarar görebilir.

Örneğin bir LED doğrudan güç kaynağına bağlanırsa üzerinden fazla akım geçebilir ve LED kısa sürede yanabilir. Bu nedenle LED devrelerinde akımı sınırlandırmak için direnç kullanılır.

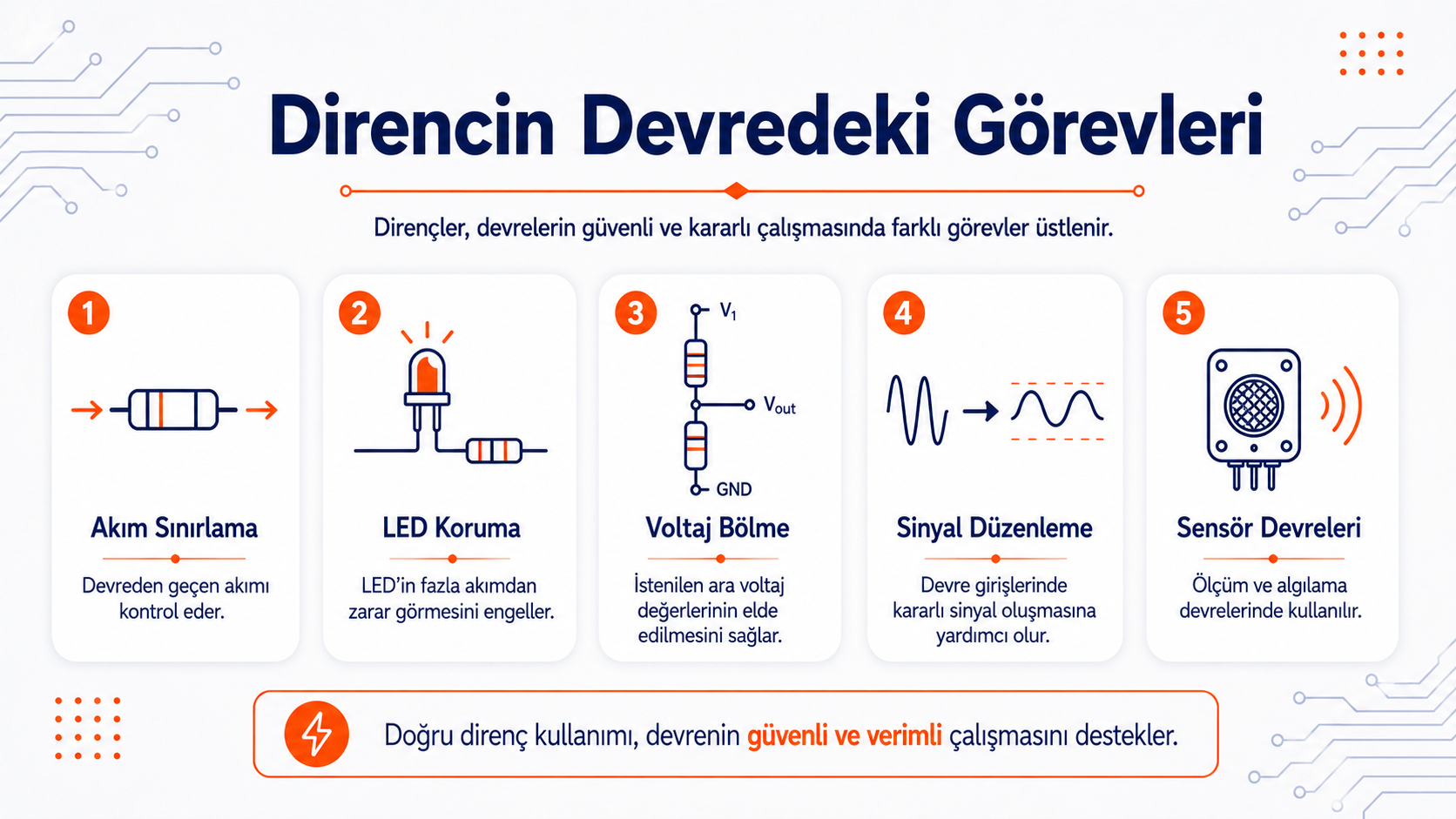

Dirençler yalnızca akımı sınırlamak için değil, aynı zamanda devrelerde farklı görevler için de kullanılır.

Dirençlerin yaygın kullanım alanları:

• LED ve hassas bileşenleri korumak
• Akımı sınırlamak
• Voltaj bölücü devreler oluşturmak
• Sinyal seviyelerini düzenlemek
• Pull-up ve pull-down bağlantıları yapmak
• Sensörlerden gelen değerleri devreye uygun hale getirmek
• Mikrodenetleyici girişlerinin kararlı çalışmasını sağlamak

Bu nedenle direnç, basit görünen ama elektronik devrelerde çok kritik görevler üstlenen bir bileşendir.

Direnç Değeri Nasıl Anlaşılır?

Dirençlerin üzerinde genellikle renk bantları bulunur. Bu renk bantları, direncin kaç Ohm değerinde olduğunu gösterir.

Renk kodları sayesinde küçük boyutlu dirençlerin değeri kolayca anlaşılabilir. Bir direnç üzerindeki renk bantları, direnç değeri ve tolerans bilgisi hakkında bilgi verir.

Tolerans, direncin gerçek değerinin belirtilen değerden ne kadar sapabileceğini gösterir.

Direnç değeri ayrıca multimetre ile de ölçülebilir. Multimetre Ohm ölçüm moduna alınarak direncin iki ucu arasındaki değer kontrol edilebilir.

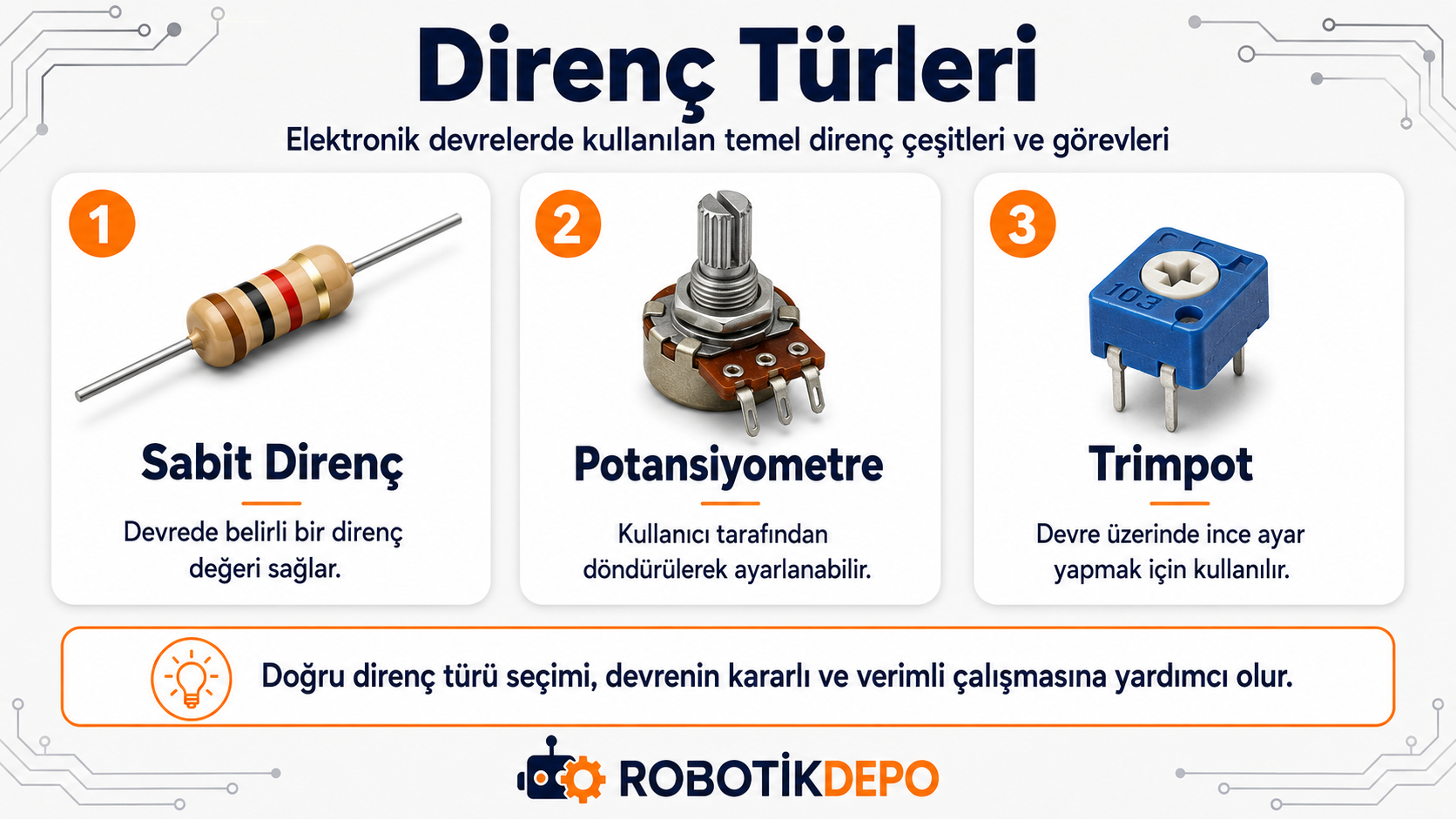

Sabit Direnç ve Ayarlı Direnç

Elektronik devrelerde farklı direnç türleri kullanılır.

En yaygın direnç türlerinden biri sabit dirençtir. Sabit dirençlerin değeri değişmez ve devrede belirli bir akım sınırlama veya voltaj ayarlama görevi görür.

Bir diğer önemli direnç türü ise ayarlı dirençtir. Potansiyometre ve trimpot gibi ayarlı dirençlerde direnç değeri kullanıcı tarafından değiştirilebilir.

Ayarlı dirençler şu uygulamalarda kullanılabilir:

• Ses seviyesi ayarı
• Ekran parlaklığı kontrolü
• Sensör hassasiyet ayarı
• Motor hız kontrolü
• Analog giriş değeri oluşturma

Direnç ve Ohm Kanunu İlişkisi

Direnç kavramı, voltaj ve akım ile doğrudan ilişkilidir. Bu ilişki Ohm Kanunu ile açıklanır.

Ohm Kanunu’na göre bir devrede akım; voltaj ve direnç değerlerine bağlıdır. Voltaj arttığında akım artma eğilimindedir. Direnç arttığında ise akım azalır.

Bu ilişki şu şekilde ifade edilir:

V = I × R

Burada:

Bu formül, elektronik devrelerde hangi direnç değerinin kullanılacağını hesaplamak için temel bir araçtır. Özellikle LED devrelerinde uygun direnç değerini seçmek için Ohm Kanunu sıkça kullanılır.

Basit LED Direnci Örneği

Bir LED’i Arduino’ya bağlamak istediğimizi düşünelim. Arduino çıkışı 5V olabilir. LED’in güvenli çalışması için üzerinden geçen akımın sınırlandırılması gerekir.

Bu durumda devreye uygun bir direnç eklenir.

Direnç kullanılmazsa:

• LED üzerinden fazla akım geçebilir.
• LED aşırı parlak yanabilir.
• LED kısa sürede zarar görebilir.
• Arduino pini zorlanabilir.

Direnç kullanıldığında:

• Akım kontrol edilir.
• LED güvenli şekilde çalışır.
• Devre daha kararlı hale gelir.
• Bileşenlerin ömrü uzar.

Direnç Yanlış Seçilirse Ne Olur?

Bir devrede direnç değeri yanlış seçilirse devrenin çalışması olumsuz etkilenebilir.

Gereğinden düşük direnç kullanıldığında devreden fazla akım geçebilir. Bu durum LED, sensör, mikrodenetleyici veya diğer devre elemanlarının zarar görmesine neden olabilir.

Gereğinden yüksek direnç kullanıldığında ise devreden yeterli akım geçmeyebilir. Bu durumda LED çok sönük yanabilir, motor çalışmayabilir veya sensör devresi doğru sonuç vermeyebilir.

Bu nedenle direnç seçimi yapılırken devrenin ihtiyaç duyduğu voltaj, akım ve bileşen özellikleri dikkate alınmalıdır.

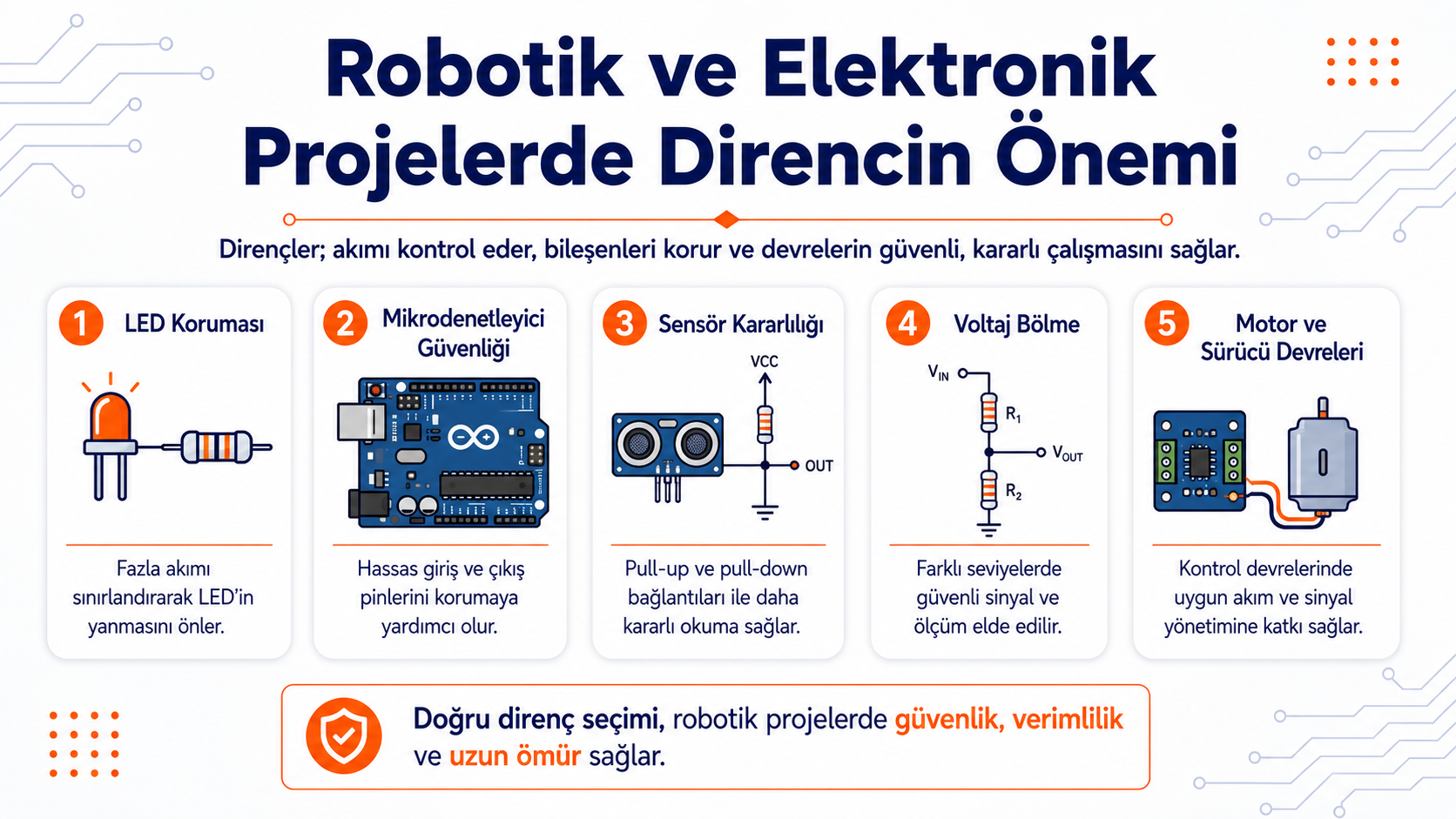

Robotik ve elektronik projelerde dirençler, devrenin güvenli ve doğru çalışmasını sağlayan temel bileşenlerdendir.

Dirençler şu alanlarda sıkça kullanılır:

• Sensör bağlantıları
• LED göstergeler
• Buton devreleri
• Mikrodenetleyici girişleri
• Sinyal düzenleme uygulamaları
• Voltaj bölücü devreler
• Pull-up ve pull-down bağlantıları

Örneğin bir Arduino projesinde buton girişinin kararsız çalışmaması için pull-up veya pull-down direnç kullanılabilir. LED göstergelerde akımı sınırlamak için direnç kullanılır. Sensör devrelerinde ise ölçüm değerlerinin doğru okunmasına yardımcı olabilir.

Bu nedenle direnç bilgisi yalnızca teorik bir konu değil, pratik elektronik projelerde doğrudan kullanılan temel bir beceridir.

Başlangıç seviyesinde direnç kullanırken en sık yapılan hatalar şunlardır:

• LED’i dirençsiz bağlamak
• Direnç değerini yanlış seçmek
• Direnç renk kodlarını yanlış okumak
• Potansiyometre bağlantılarını karıştırmak
• Pull-up ve pull-down dirençleri kullanmamak
• Devrenin toplam akım ihtiyacını dikkate almamak

Bu hatalar devrenin kararsız çalışmasına veya bileşenlerin zarar görmesine neden olabilir.

Direnç, elektrik akımının geçişine karşı gösterilen zorluktur. Elektronik devrelerde akımı kontrol etmek, bileşenleri korumak ve devrenin kararlı çalışmasını sağlamak için kullanılır.

Bu derste şu kavramları öğrendik:

• Direncin ne olduğunu
• Direncin biriminin Ohm olduğunu
• Direnç değerinin Ω sembolü ile gösterildiğini
• Yüksek ve düşük direncin akıma etkisini
• Dirençlerin elektronik devrelerde neden önemli olduğunu
• Sabit ve ayarlı direnç farkını
• Ohm Kanunu ile direnç arasındaki ilişkiyi
• Robotik projelerde direncin kullanım alanlarını
