Voltaj, elektronik ve robotik sistemleri anlamak için öğrenilmesi gereken en temel kavramlardan biridir. Bir LED’in yanması, bir motorun dönmesi, bir sensörün veri göndermesi veya bir Arduino kartının çalışması için devreye uygun elektrik enerjisinin uygulanması gerekir.

Elektronik projelerde kullanılan her bileşenin belirli bir çalışma voltajı vardır. Bu nedenle voltajı anlamak; Arduino, sensör, motor, güç kaynağı, batarya ve robotik projelerle çalışmak isteyen herkes için temel bir bilgidir.

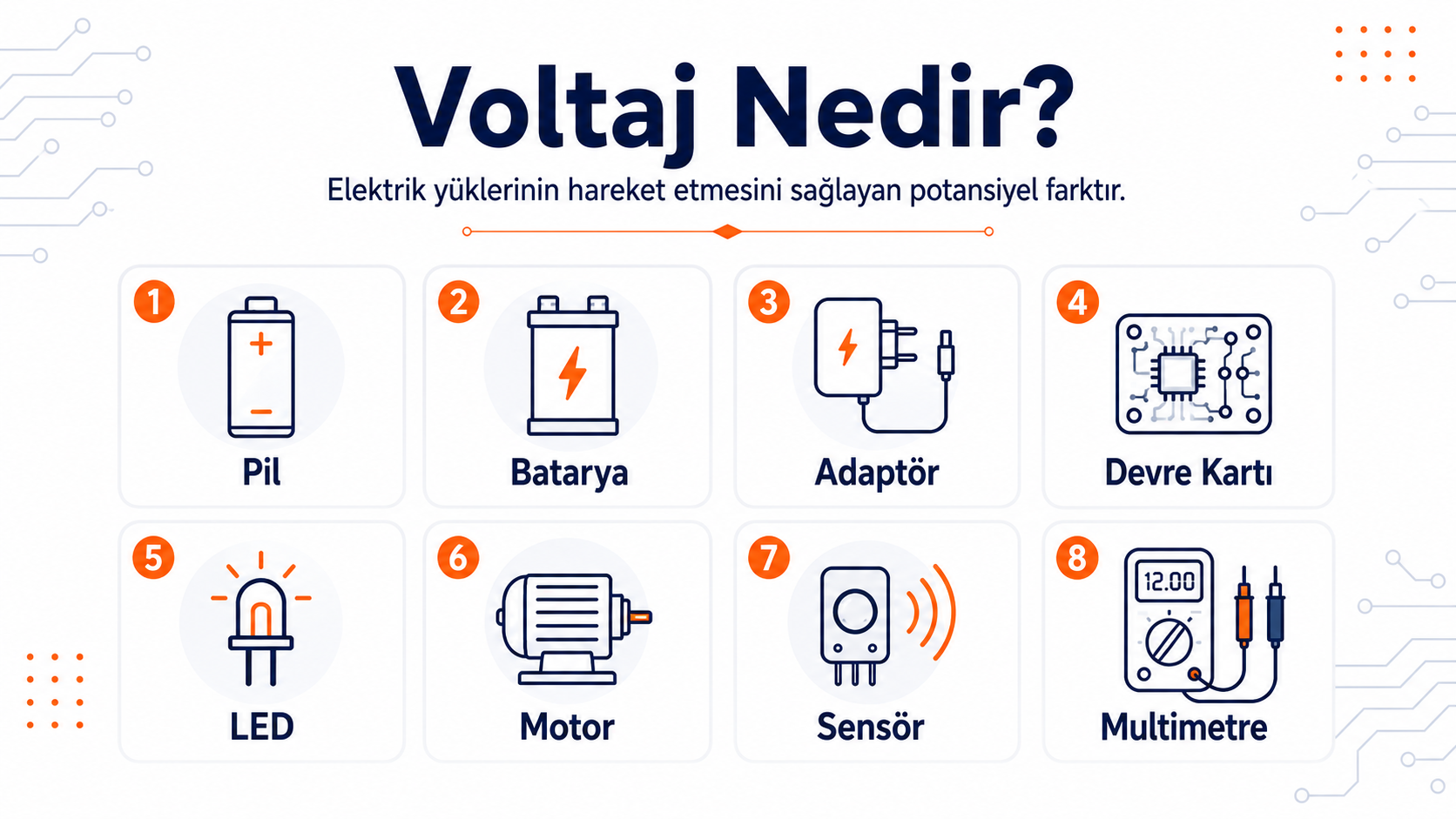

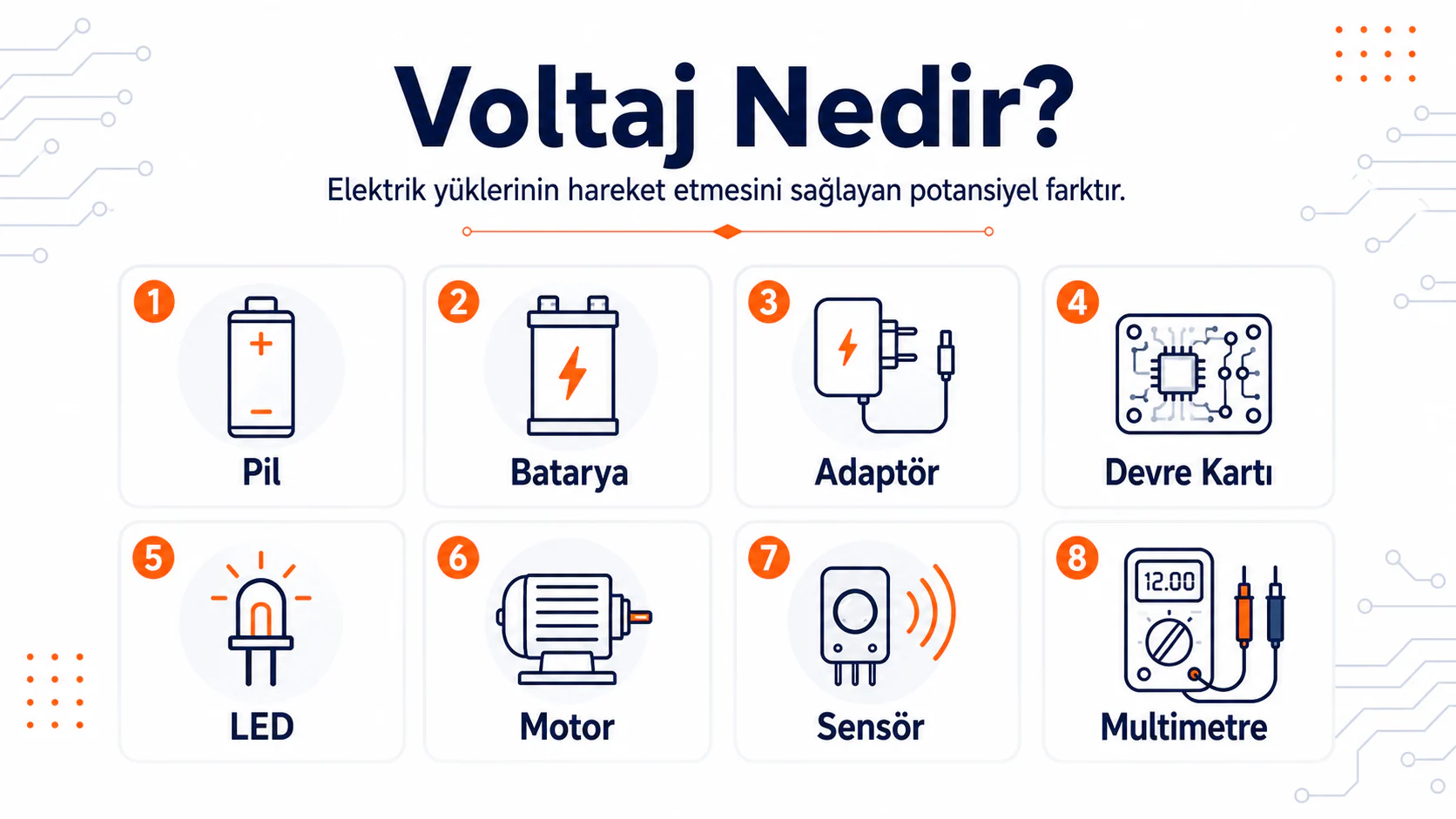

Voltaj, iki nokta arasındaki elektriksel potansiyel farktır. Daha anlaşılır bir ifadeyle voltaj, elektrik yüklerinin devre içinde hareket etmesini sağlayan itici etkidir.

Voltajın birimi Volt olarak ifade edilir ve V harfi ile gösterilir.

Örneğin:

• Bir kalem pil üzerinde 1.5V yazabilir.
• Bir USB adaptör üzerinde 5V yazabilir.
• Bir robotik motor sistemi 6V veya 12V ile çalışabilir.
• Bazı sensör modülleri 3.3V veya 5V destekleyebilir.

Bu değerler, ilgili kaynağın veya bileşenin hangi voltaj seviyesinde çalıştığını gösterir.

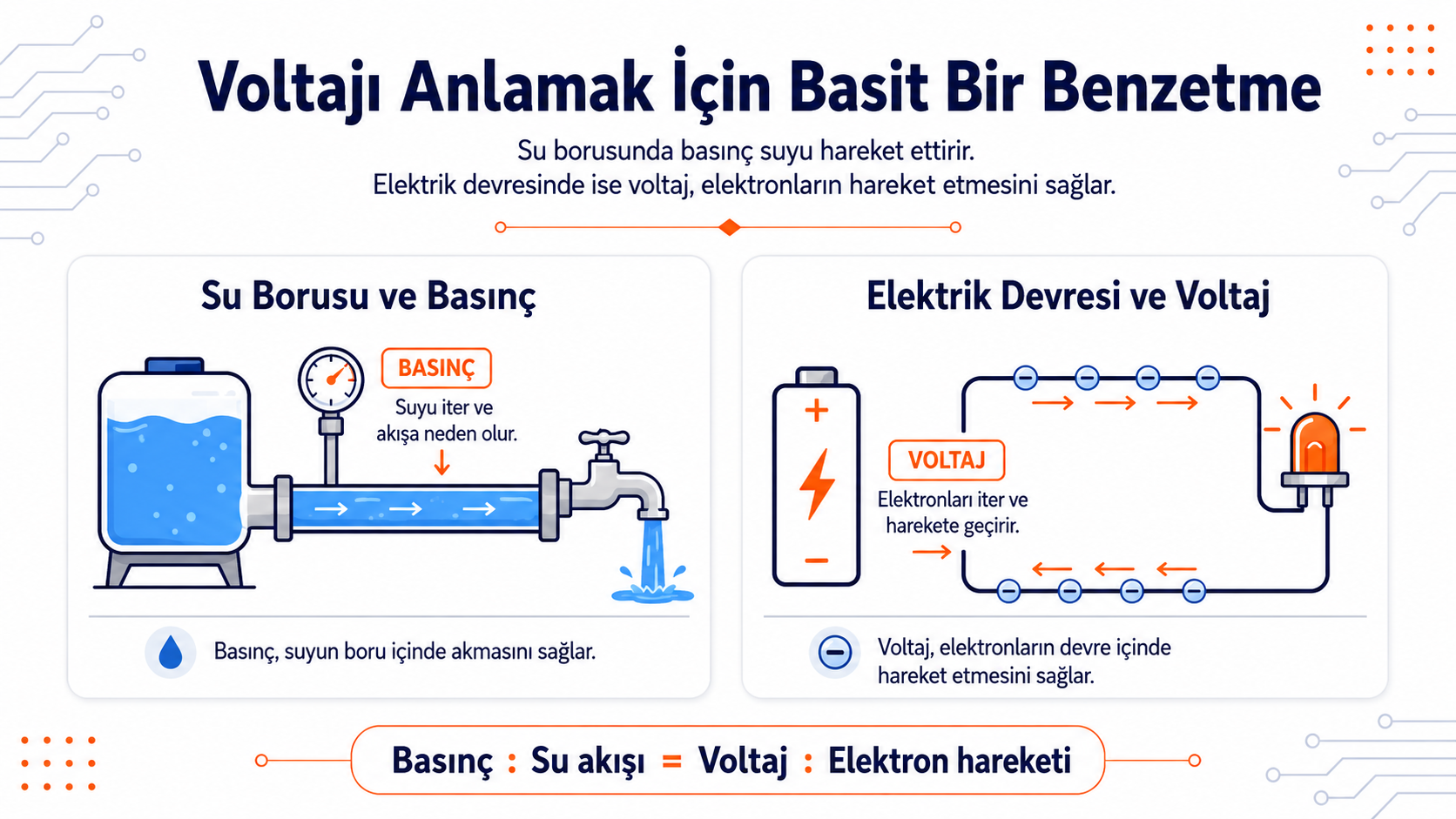

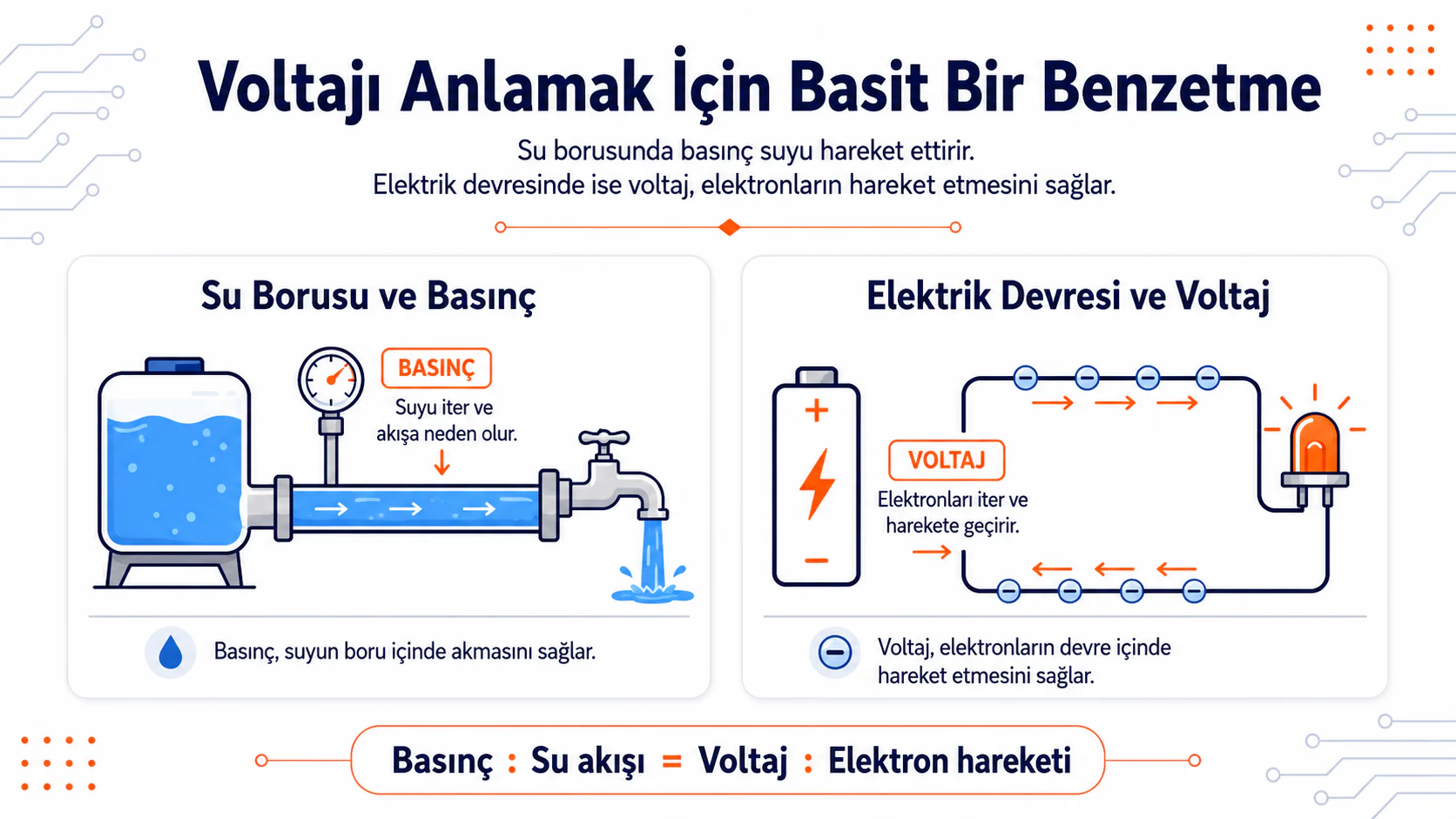

Voltajı Basit Bir Benzetmeyle Anlamak

Voltajı daha kolay anlamak için su sistemi benzetmesi yapılabilir. Su borusunda basınç, suyun hareket etmesini sağlar. Elektrik devresinde ise voltaj, elektronların hareket etmesini sağlayan etkidir.

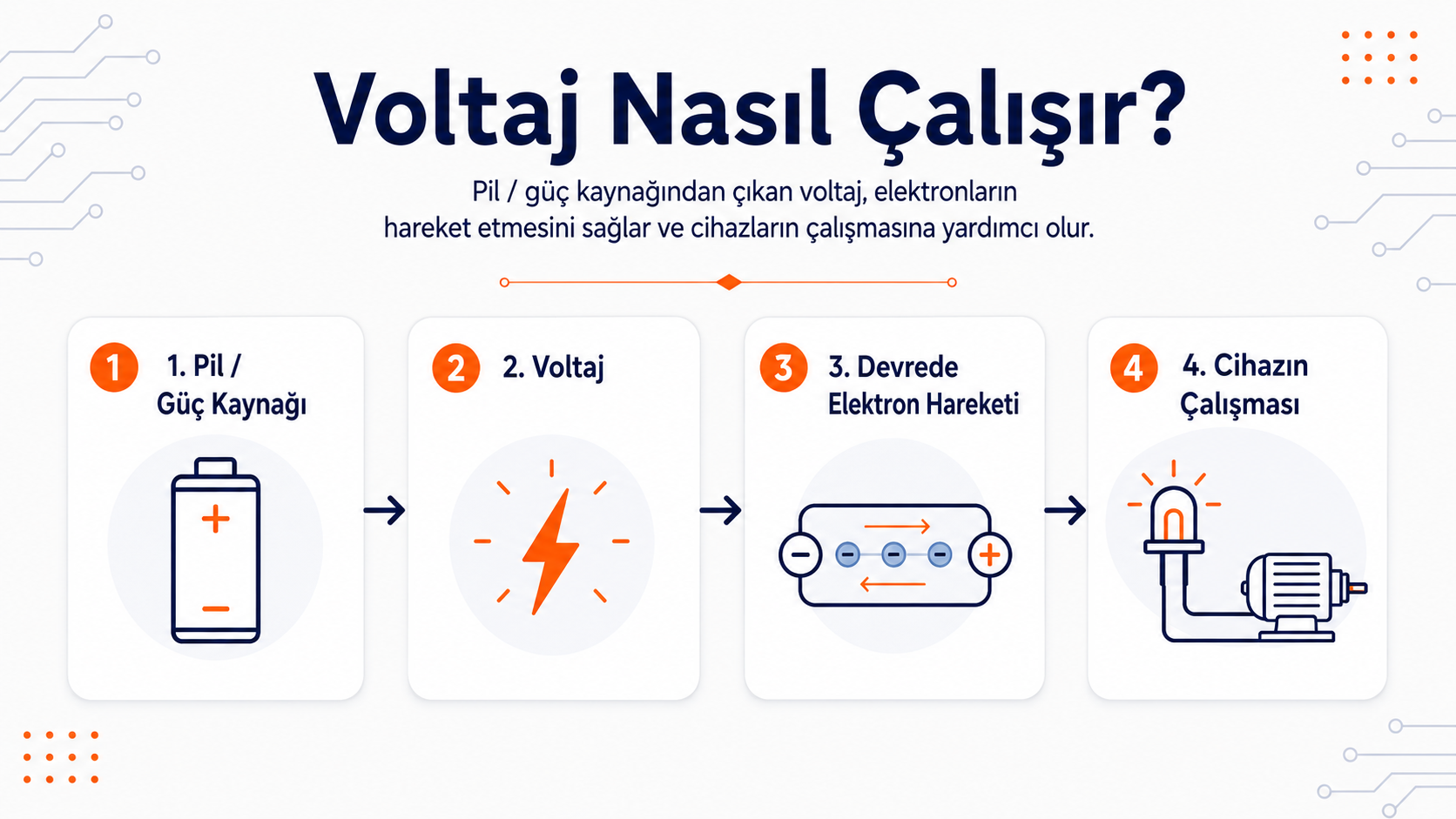

Voltaj, güç kaynağından çıkan elektriksel etkiyle elektronların devre içinde hareket etmesini sağlar. Bu hareket sonucunda LED, motor, sensör veya farklı elektronik parçalar çalışabilir.

Voltajı daha kolay anlamak için su sistemi benzetmesi yapılabilir.

Bir su deposu düşünelim. Depodaki su yüksekten aşağı doğru akmak ister. Suyun akmasını sağlayan şey, iki nokta arasındaki yükseklik farkıdır.

Elektrik devrelerinde de benzer bir durum vardır. İki nokta arasında elektriksel bir fark olduğunda, elektrik yükleri hareket etmeye başlar. Bu hareketi sağlayan etkiye voltaj denir.

Yani voltaj, elektrik akımını başlatan ve devrede hareket sağlayan temel etkilerden biridir.

En Yaygın Voltaj Kaynakları

Elektronik ve robotik projelerde farklı voltaj kaynakları kullanılabilir. Her güç kaynağının sağladığı voltaj değeri farklı olabilir.

Bir devrede kullanılacak güç kaynağı seçilirken yalnızca voltaj değerine değil, aynı zamanda akım kapasitesine de dikkat edilmelidir.

Voltaj Ölçümü Nasıl Yapılır?

Voltajı ölçmek için en yaygın kullanılan cihazlardan biri multimetredir. Multimetre ile bir pilin, adaptörün veya devredeki iki nokta arasındaki voltaj değeri ölçülebilir.

Voltaj ölçümü yapılırken multimetre uygun voltaj türüne göre ayarlanmalıdır.

• DC devrelerde DC voltaj ölçüm modu seçilir.
• AC devrelerde AC voltaj ölçüm modu seçilir.
• Ölçüm probları doğru noktalara temas ettirilmelidir.
• Ölçüm yapılacak aralık doğru seçilmelidir.

Elektronik projelerde voltaj ölçümü yapmak, devrenin doğru beslenip beslenmediğini kontrol etmek için oldukça önemlidir.

Örneğin Arduino ile çalışan bir devrede 5V hattını ölçerek kartın veya sensörün doğru voltaj alıp almadığı kontrol edilebilir.

Elektronik Devrelerde Voltaj Neden Önemlidir?

Elektronik devrelerde her parçanın güvenli ve verimli çalışabilmesi için belirli bir voltaj aralığına ihtiyacı vardır.

Bir bileşene gereken voltajdan daha düşük bir değer uygulanırsa devre çalışmayabilir. Gereğinden yüksek voltaj uygulanırsa bileşen zarar görebilir.

Örneğin:

Bu nedenle elektronik bir proje tasarlanırken yalnızca “enerji var mı?” sorusu yeterli değildir. Asıl önemli olan, doğru bileşene doğru voltajın uygulanmasıdır.

Yanlış Voltaj Kullanılırsa Ne Olur?

Yanlış voltaj kullanımı elektronik devrelerde en sık yapılan hatalardan biridir.

Düşük voltaj uygulanırsa:

• Devre hiç çalışmayabilir.
• Motor yeterince güçlü dönmeyebilir.
• Sensör doğru veri göndermeyebilir.
• Mikrodenetleyici kararsız çalışabilir.

Yüksek voltaj uygulanırsa:

• LED yanabilir.
• Sensör bozulabilir.
• Motor aşırı ısınabilir.
• Arduino veya mikrodenetleyici zarar görebilir.
• Devrede kısa devre veya kalıcı hasar oluşabilir.

Bu nedenle her bileşenin teknik özellikleri kontrol edilmeli ve uygun voltajla çalıştırılmalıdır.

Düşük Voltaj ve Yüksek Voltaj Arasındaki Fark

Voltaj, kullanım alanına göre farklı seviyelerde olabilir. Elektronik ve robotik projelerde genellikle düşük voltaj kullanılırken, enerji iletim sistemlerinde ve sanayi uygulamalarında daha yüksek voltaj değerleri tercih edilir.

Düşük Voltaj

Düşük voltaj; Arduino, sensörler, motor sürücüler, LED devreleri ve robotik projelerde sıkça kullanılır.

Eğitim ve hobi projelerinde genellikle şu değerlerle karşılaşılır:

• 3.3V
• 5V
• 9V
• 12V

Bu voltaj seviyeleri, doğru kullanıldığında başlangıç seviyesi elektronik projeler için daha güvenlidir.

Yüksek Voltaj

Yüksek voltaj; ev elektriği, sanayi makineleri ve enerji iletim hatları gibi sistemlerde kullanılır.

Türkiye’de evlerde kullanılan şebeke elektriği genellikle 220V AC seviyesindedir. Bu tür sistemler ciddi risk taşıdığı için yeterli bilgi, deneyim ve güvenlik önlemi olmadan müdahale edilmemelidir.

AC ve DC Voltaj Nedir?

Voltaj, elektrik sistemlerinde genel olarak iki farklı şekilde karşımıza çıkar:

• DC voltaj
• AC voltaj

Bu iki voltaj türü, elektrik enerjisinin nasıl davrandığını gösterir.

DC Voltaj Nedir?

DC voltaj, doğru akım devrelerinde kullanılan voltaj türüdür. DC sistemlerde elektrik akımı genellikle tek yönde ilerler.

DC voltaj kullanılan kaynaklara örnekler:

• Pil
• Batarya
• Adaptör çıkışı
• Güneş paneli
• Powerbank
• Elektronik devre güç kaynakları

Arduino, sensörler, motor sürücüler ve mikrodenetleyiciler genellikle DC voltaj ile çalışır.

AC Voltaj Nedir?

AC voltaj, alternatif akım sistemlerinde kullanılan voltaj türüdür. AC sistemlerde elektrik akımının yönü belirli aralıklarla değişir.

Evlerimizdeki prizlerden gelen elektrik AC voltajdır.

AC voltaj, elektronik devrelerde çoğu zaman doğrudan kullanılmaz. Genellikle adaptör veya güç kaynağı yardımıyla uygun DC voltaja dönüştürülür.

Bu ayrımı bilmek, elektronik projelerde doğru güç kaynağı seçmek için oldukça önemlidir.

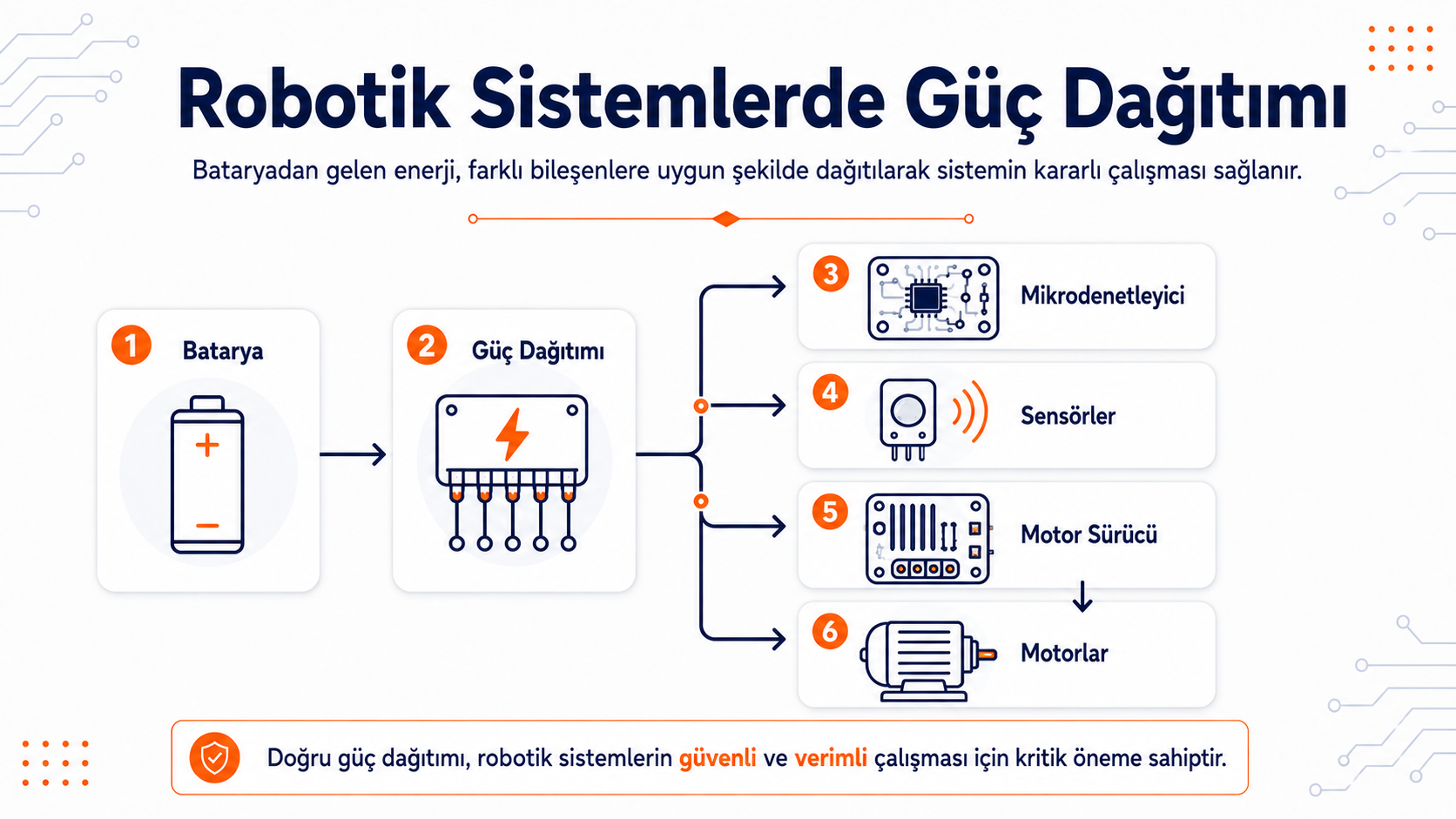

Robotik Projelerde Voltajın Önemi

Robotik projelerde voltaj yönetimi, sistemin performansını doğrudan etkiler. Çünkü bir robotta birden fazla bileşen aynı anda çalışır ve bu bileşenlerin voltaj ihtiyaçları farklı olabilir.

Örneğin bir robot projesinde:

• Mikrodenetleyici kartı 5V ile çalışabilir.
• Sensörler 3.3V veya 5V isteyebilir.
• Motorlar 6V veya 12V ile çalışabilir.
• Motor sürücü kartı farklı bir besleme voltajına ihtiyaç duyabilir.
• Haberleşme modülleri hassas voltaj seviyelerine sahip olabilir.

Bu nedenle robotik projelerde güç dağıtımı dikkatli planlanmalıdır. Tüm bileşenler aynı voltajla çalışmayabilir. Bazı durumlarda voltaj regülatörü veya farklı güç hatları kullanmak gerekebilir.

Arduino Projelerinde Voltaj

Arduino projelerinde voltaj konusu özellikle önemlidir. Çünkü Arduino kartları ve bağlı modüller belirli voltaj seviyelerinde güvenli şekilde çalışır.

Arduino projelerinde sık karşılaşılan voltaj değerleri şunlardır:

Arduino ile çalışırken dikkat edilmesi gereken en önemli noktalardan biri, bağlı bileşenlerin çalışma voltajını kontrol etmektir.

Voltaj Regülatörü Nedir?

Voltaj regülatörü, girişine verilen voltajı belirli ve sabit bir çıkış voltajına dönüştüren devre elemanıdır.

Örneğin 9V bir batarya kullanırken, devredeki bir sensör yalnızca 5V ile çalışıyorsa voltaj regülatörü kullanılarak 9V değerinden 5V çıkış elde edilebilir.

Voltaj regülatörleri özellikle şu durumlarda kullanılır:

• Hassas sensörleri korumak için
• Mikrodenetleyicilere sabit voltaj sağlamak için
• Motor ve kontrol devresini ayrı beslemek için
• Batarya voltajındaki değişimleri dengelemek için

Voltaj ve Akım Arasındaki Fark

Voltaj ve akım birbiriyle ilişkili kavramlardır, ancak aynı şey değildir.

Basitçe ifade etmek gerekirse voltaj, elektrik akımını hareket ettiren güç gibi düşünülebilir. Akım ise bu hareket sonucunda devreden geçen elektrik miktarıdır.

Bir devrenin doğru çalışması için hem voltaj hem de akım değerleri uygun olmalıdır.

Güvenlik Uyarıları

Voltajla çalışırken güvenlik kurallarına dikkat etmek gerekir. Özellikle yüksek voltajlı sistemler ciddi tehlike oluşturabilir.

Dikkat edilmesi gerekenler:

• Priz elektriğiyle deney yapmayın.
• Islak elle elektronik devrelere dokunmayın.
• Güç bağlantısı yapmadan önce devreyi kontrol edin.
• Bileşenlerin çalışma voltajını öğrenmeden enerji vermeyin.
• Kısa devre yapmamaya dikkat edin.
• Adaptör ve batarya değerlerini kontrol edin.
• Emin olmadığınız bağlantılarda destek alın.

Başlangıç seviyesinde elektronik ve robotik projelerde pil, USB veya uygun adaptör gibi düşük voltajlı kaynaklarla çalışmak daha güvenlidir.

Voltaj, iki nokta arasındaki elektriksel potansiyel farktır. Elektrik yüklerinin devre içinde hareket etmesini sağlayan temel etkilerden biridir.

Elektronik ve robotik projelerde voltajı doğru anlamak önemlidir çünkü her bileşenin belirli bir çalışma voltajı vardır. Yanlış voltaj kullanımı devrenin çalışmamasına veya parçaların zarar görmesine neden olabilir.

Bu derste şu kavramları öğrendik:

• Voltajın ne olduğunu
• Voltajın biriminin Volt olduğunu
• Voltaj kaynaklarını
• Voltaj ölçümünün nasıl yapıldığını
• AC ve DC voltaj farkını
• Düşük ve yüksek voltaj ayrımını
• Robotik projelerde voltajın neden önemli olduğunu
